绝缘栅器件(IGBT、MOSFET)的栅射(或栅源)极之间是容性结构，栅极回路的寄生电感又是不可避免的，如果没有栅极电阻，那栅极回路在驱动器驱动脉冲的激励下要产生很强的振荡，因此必须串联一个电阻加以迅速衰减。电容电感都是无功元件，如果没有栅极电阻，驱动功率就将绝大部分消耗在驱动器内部的输出管上，使其温度上升很多。栅极电阻小，开关器件通断快，开关损耗小;反之则慢，同时开关损耗大。但驱动速度过快将使开关器件的电压和电流变化率大大提高，从而产生较大的干扰，严重的将使整个装置无法工作，因此必须统筹兼顾。
能向IGBT提供足够的反向栅压。在IGBT关断期间，由于电路中其他部分的工作，会在栅极电路中产生一些高频振荡信号，这些信号轻则会使本该截止的IGBT处于微通状态，增加管子的功耗。重则将使调压电路处于短路直通状态。因此，最好给处于截止状态的IGBT加一反向栅压(幅值一般为5~15 V)，使IGBT在栅极出现开关噪声时仍能可靠截止。具有栅极电压限幅电路，保护栅极不被击穿。IGBT栅极极限电压一般为+20 V，驱动信号超出此范围就可能破坏栅极。由于IGBT多用于高压场合。要求有足够的输入、输出电隔离能力。所以驱动电路应与整个控制电路在电位上严格隔离，一般采用高速光耦合隔离或变压器耦合隔离。IGBT的栅极驱动电路应尽可能的简单、实用。应具有IGBT的完整保护功能，很强的抗干扰能力，且输出阻抗应尽可能的低。

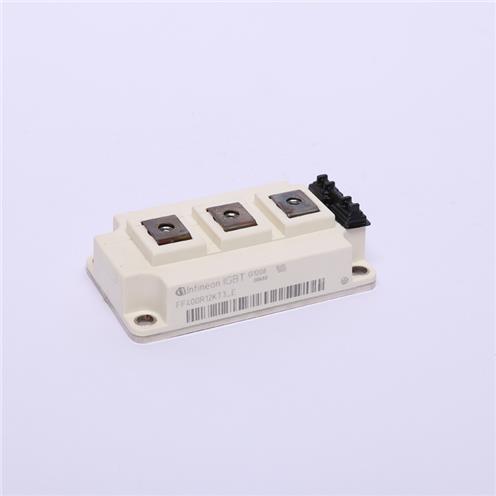

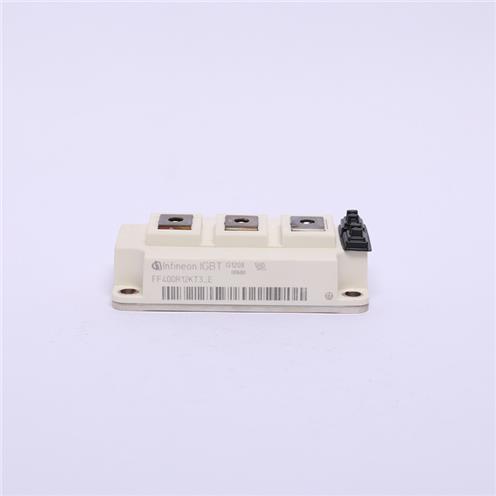

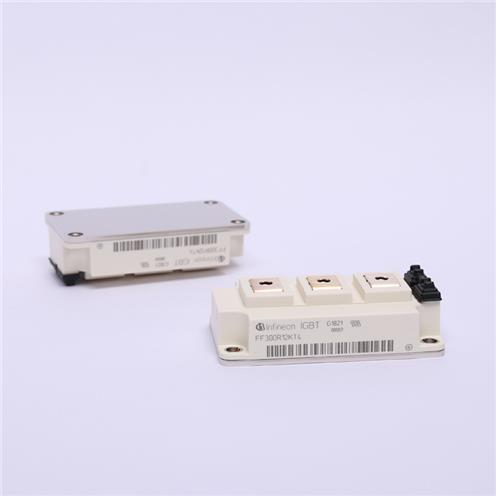

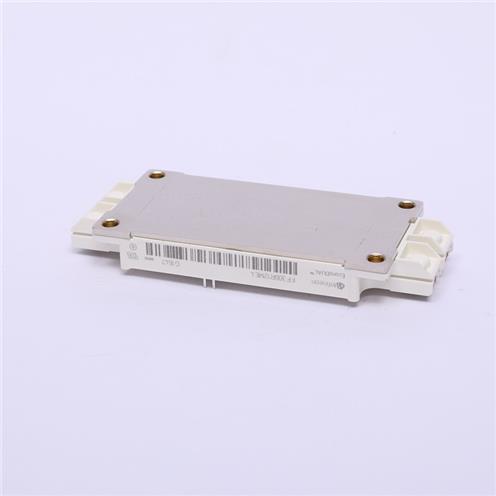

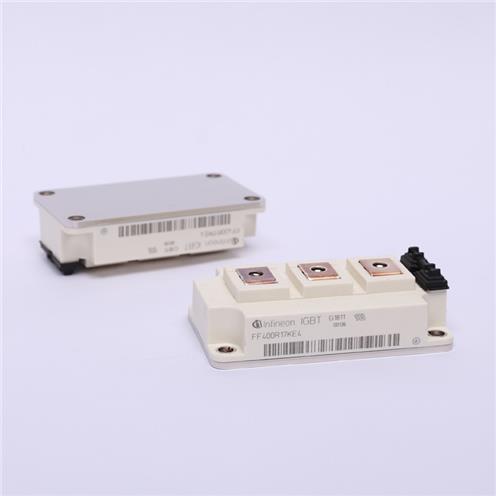

IGBT，半导体制造的人都以为不就是一个分立器件(Power Disceret)嘛，都很瞧不上眼。然而他和28nm/16nm集成电路制造一样，是国家“02专项”的重点扶持项目，这玩意是现在目前功率电子器件里技术最先进的产品，已经全面取代了传统的Power MOSFET，其应用非常广泛，小到家电、大到飞机、舰船、交通、电网等战略性产业，被称为电力电子行业里的“CPU”，长期以来，该产品（包括芯片）还是被垄断在少数IDM手上(FairChild、Infineon、TOSHIBA)，位居“十二五”期间国家16个重大技术突破专项中的第二位（简称 “02专项”）。为了等一下便于理解IGBT，我还是先讲下Power MOSFET的结构。所谓功率MOS就是要承受大功率，换言之也就是高电压、大电流。我们结合一般的低压MOSFET来讲解如何改变结构实现高压、大电流。
高电压：一般的MOSFET如果Drain的高电压，很容易导致器件击穿，而一般击穿通道就是器件的另外三端(S/G/B)，所以要解决高压问题必须堵死这三端。Gate端只能靠场氧垫在Gate下面隔离与漏的距离(Field-Plate)，而Bulk端的PN结击穿只能靠降低PN结两边的浓度，而最讨厌的是到Source端，它则需要一个长长的漂移区来作为漏极串联电阻分压，使得电压都降在漂移区上就可以了。
大电流：一般的MOSFET的沟道长度有Poly CD决定，而功率MOSFET的沟道是靠两次扩散的结深差来控制，所以只要process稳定就可以做的很小，而且不受光刻精度的限制。而器件的电流取决于W/L，所以如果要获得大电流，只需要提高W就可以了。
虽然这样的器件能够实现大功率要求，可是它依然有它固有的缺点，由于它的源、栅、漏三端都在表面，所以漏极与源极需要拉的很长，太浪费芯片面积。而且由于器件在表面则器件与器件之间如果要并联则复杂性增加而且需要隔离。所以后来发展了VDMOS(Vertical DMOS)，把漏极统一放到Wafer背面去了，这样漏极和源极的漂移区长度完全可以通过背面减薄来控制，而且这样的结构更利于管子之间的并联结构实现大功率化。但是在BCD的工艺中还是的利用LDMOS结构，为了与CMOS兼容。他们的做法是在Wafer表面挖一个槽，把管子的沟道从原来的Planar变成了沿着槽壁的 vertical，果然是个聪明的想法。但是一个馅饼总是会搭配一个陷阱(IC制造总是在不断trade-off)，这样的结构天生的缺点是槽太深容易电 场集中而导致击穿，而且工艺难度和成本都很高，且槽的底部必须绝对rouding，否则很容易击穿或者产生应力的晶格缺陷。
