IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP(原来为NPN)晶体管提供基极电流，使IGBT导通。反之，加反向门极电压消除沟道，切断基极电流，使IGBT关断。IGBT的驱动方法和MOSFET基本相同，只需控制输入极N-沟道MOSFET，所以具有高输入阻抗特性。当MOSFET的沟道形成后，从P+基极注入到N-层的空穴（少子），对N-层进行电导调制，减小N-层的电阻，使IGBT在高电压时，也具有低的通态电压。硅芯片的重直结构也得到了急剧的转变，先是采用非穿通(NPT)结构，继而变化成弱穿通(LPT)结构，这就使安全工作区(SOA)得到同表面栅结构演变类似的改善。这次从穿通(PT)型技术先进到非穿通(NPT)型技术，是最基本的，也是很重大的概念变化。这就是:穿通(PT)技术会有比较高的载流子注入系数，而由于它要求对少数载流子寿命进行控制致使其输运效率变坏。

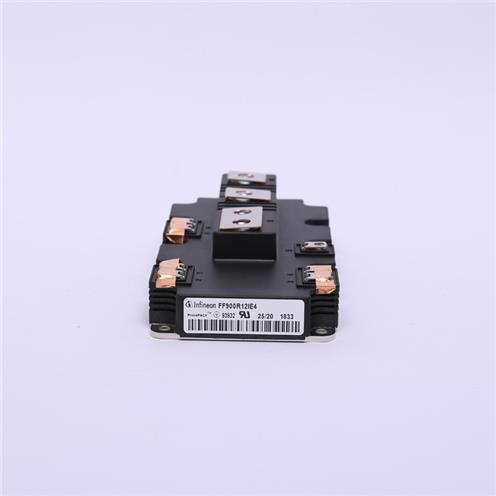

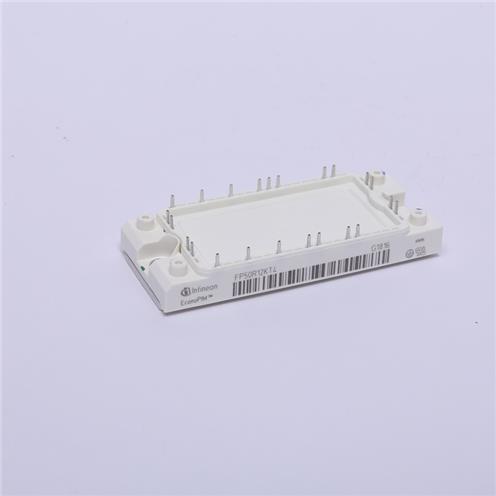

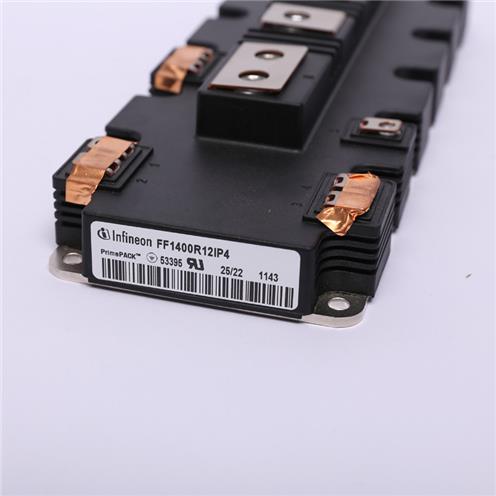

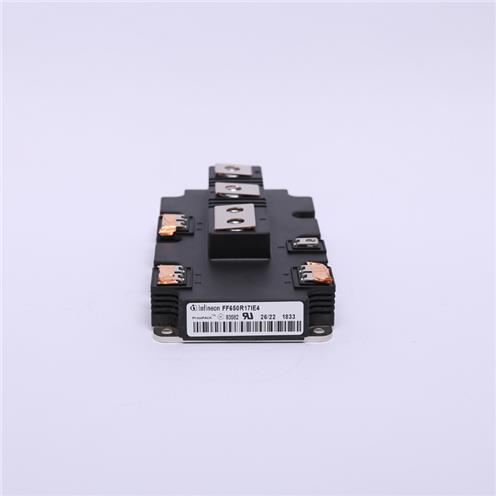

IGBT功率模块采用IC驱动，各种驱动保护电路，高性能IGBT芯片，新型封装技术，从复合功率模块PIM发展到智能功率模块IPM、电力电子积木PEBB、电力模块IPEM。PIM向高压大电流发展，其产品水平为1200-1800A/1800-3300V，IPM除用于变频调速外，600A/2000V的IPM已用于电力机车VVVF逆变器。平面低电感封装技术是大电流IGBT模块为有源器件的PEBB，用于舰艇上的导弹发射装置。IPEM采用共烧瓷片多芯片模块技术组装PEBB，大大降低电路接线电感，提高系统效率，现已开发成功第二代IPEM，其中所有的无源元件以埋层方式掩埋在衬底中。智能化、模块化成为IGBT发展热点。大电流高电压的IGBT已模块化，它的驱动电路除上面介绍的由分立元件构成之外，已制造出集成化的IGBT专用驱动电路。其性能更好，整机的可靠性更高及体积更小。
这次从穿通(PT)型技术先进到非穿通(NPT)型技术，是最基本的，也是很重大的概念变化。这就是：穿通(PT)技术会有比较高的载流子注入系数，而由于它要求对少数载流子寿命进行控制致使其输运效率变坏。另一方面，非穿通(NPT)技术则是基于不对少子寿命进行杀伤而有很好的输运效率，不过其载流子注入系数却比较低。进而言之，非穿通(NPT)技术又被软穿通(LPT)技术所代替，它类似于某些人所谓的“软穿通”(SPT)或“电场截止”(FS)型技术，这使得“成本—性能”的综合效果得到进一步改善。1996年，CSTBT(载流子储存的沟槽栅双极晶体管)使第5代IGBT模块得以实现[6]，它采用了弱穿通(LPT)芯片结构，又采用了更先进的宽元胞间距的设计。包括一种“反向阻断型”(逆阻型)功能或一种“反向导通型”(逆导型)功能的IGBT器件的新概念正在进行研究，以求得进一步优化。
80年代初期，用于功率MOSFET制造技术的DMOS(双扩散形成的金属-氧化物-半导体)工艺被采用到IGBT中来。[2]在那个时候，硅芯片的结构是一种较厚的NPT(非穿通)型设计。后来，通过采用PT(穿通)型结构的方法得到了在参数折衷方面的一个显著改进，这是随着硅片上外延的技术进步，以及采用对应给定阻断电压所设计的n+缓冲层而进展的[3]。几年当中，这种在采用PT设计的外延片上制备的DMOS平面栅结构，其设计规则从5微米先进到3微米。90年代中期，沟槽栅结构又返回到一种新概念的IGBT，它是采用从大规模集成(LSI)工艺借鉴来的硅干法刻蚀技术实现的新刻蚀工艺，但仍然是穿通(PT)型芯片结构。[4]在这种沟槽结构中，实现了在通态电压和关断时间之间折衷的更重要的改进。
IGBT由栅极（G）、发射极（E）和集电极（C）三个极控制。如图1，IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。反之，加反向门极电压消除沟道，切断基极电流，使IGBT关断。由图2可知,若在IGBT的栅极和发射极之间加上驱动正电压,则MOSFET导通,这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通;若IGBT的栅极和发射极之间电压为0V,则MOSFET截止,切断PNP晶体管基极电流的供给,使得晶体管截止。 如果IGBT栅极与发射极之间的电压，即驱动电压过低则IGBT不能稳定的工作，如果过高甚至超过栅极—发射极之间的耐压，则IGBT可能会永久损坏。同样，如果IGBT集电极与发射极之间的电压超过允许值，则流过IGBT的电流会超限，导致IGBT的结温超过允许值，此时IGBT也有可能会永久损坏。
