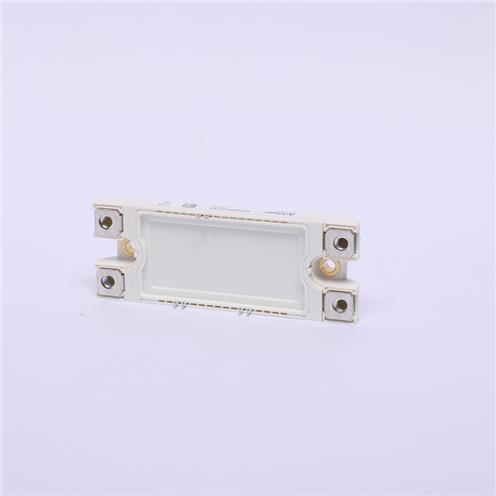

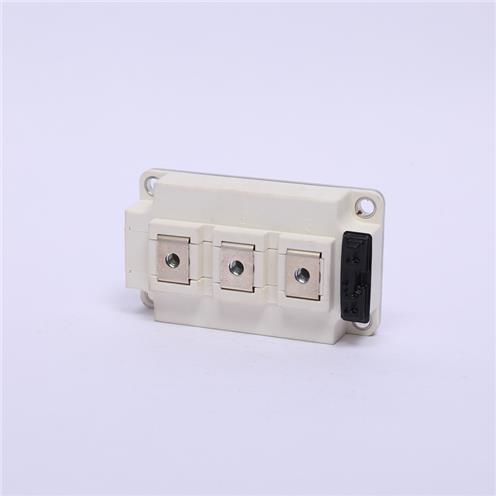

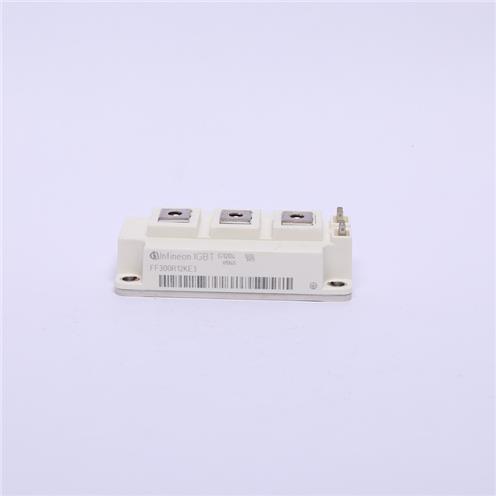

IGBT开通电压的选择！一般要让IGBT打开的电压在5-6V，但是，为了充分的打开IGBT，让其在饱和区工作，以降低导通损耗，一般驱动电压可以到15V。同时要注意在栅极和源极间加上双向保护二极管，防止过高的电压加在了栅极上！栅极电阻的选择！一般会在IGBT的栅极接一电阻，为了改善驱动电压的上升沿，不让其过快的上升到预定的电压。这样有助于减少电路对IGBT的冲击作用！这个电阻要多少合适，得根据你IGBT的实际通流大小来决定，只要使得开通时，IGBT的漏极电压在你预期的范围你即可！通常这个电阻在10-220欧姆之间！太小没效果，太大，会加大开通损耗！
IGBT 的驱动和保护进行了分析，结合实际应用，得出了如下几点结论：1. 栅极串联电阻和驱动电路内阻抗对 IGBT 的开通过程及驱动脉冲的波形都有很大影响。设计时应综合考虑。
2. 在大电感负载下，IGBT 的开关时间不能太短，以限制出 di/dt 形成的尖峰电压，确保 IGBT 的安全。
3. 由于 IGBT 在电力电子设备中多用于高压场合，故驱动电路与控制电路在电位上应严格隔离，驱动电路与 IGBT 的连线要尽量短。
4. IGBT 的栅极驱动电路应尽可能简单实用，最好自身带有对 IGBT 的保护功能，有较强的抗干扰能力。
N+ 区称为漏区。器件的控制区为栅区，附于其上的电极称为栅极。沟道在紧靠栅区边界形成。在漏、源之间的P 型区(包括P+ 和P 一区)(沟道在该区域形成)，称为亚沟道区( Subchannel region )。而在漏区另一侧的P+ 区称为漏注入区( Drain injector )，它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。附于漏注入区上的电极称为漏极。IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP 晶体管提供基极电流，使IGBT 导通。反之，加反向门极电压消除沟道，切断基极电流，使IGBT 关断。IGBT 的驱动方法和MOSFET 基本相同，只需控制输入极N一沟道MOSFET ，所以具有高输入阻抗特性。当MOSFET 的沟道形成后，从P+ 基极注入到N 一层的空穴(少子)，对N 一层进行电导调制，减小N 一层的电阻，使IGBT 在高电压时，也具有低的通态电压。
绝缘栅双极型晶体管(IGBT)在今天的电力电子领域中已经得到广泛的应用，在实际使用中除IGBT自身外，IGBT 驱动器的作用对整个换流系统来说同样至关重要。驱动器的选择及输出功率的计算决定了换流系统的可靠性。驱动器功率不足或选择错误可能会直接导致 IGBT 和驱动器损坏。以下总结了一些关于IGBT驱动器输出性能的计算方法以供选型时参考。IGBT 的开关特性主要取决于IGBT的门极电荷及内部和外部的电阻。图1是IGBT 门极电容分布示意图，其中CGE 是栅极-发射极电容、CCE 是集电极-发射极电容、CGC 是栅极-集电极电容或称米勒电容(Miller Capacitor)。门极输入电容Cies 由CGE 和CGC 来表示，它是计算IGBT 驱动器电路所需输出功率的关键参数。该电容几乎不受温度影响，但与IGBT集电极-发射极电压VCE 的电压有密切联系。在IGBT数据手册中给出的电容Cies 的值，在实际电路应用中不是一个特别有用的参数，因为它是通过电桥测得的，在测量电路中，加在集电极上C 的电压一般只有25V(有些厂家为10V)，在这种测量条件下，所测得的结电容要比VCE=600V 时要大一些。
