  • DF30AA160

           整流桥就是将数个整流管封在一个壳内,构成一个完整的整流电路。当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来。三相整流桥分为三相整流全桥和三相整流半桥两种。选择整流桥要考虑整流电路和工作电压。对输出电压要求高的整流电路需要装电容器,对输出电压要求不高的整流电路的电容器可装可不装。

    在半波整流电路中,三相中的每一相都和零线单独形成了半波整流电路,其整流出的三个电压半波在时间上依次相差叠加,并且整流输出波形不过点,其最低点电压Umin=Up×sin[(1/2)×(180°-120°)]=(1/2)Up。式中的Up是交流电压输入幅值。三相半波整流电压波形图和三相交流电压波形图的对比。

    由于三相半波整流在一个周期中有三个宽度为120°的整流半波,因此它的滤波电容器的容量可以比三相中的每一相的单相半波整流和单相全波整流时的电容量都小。

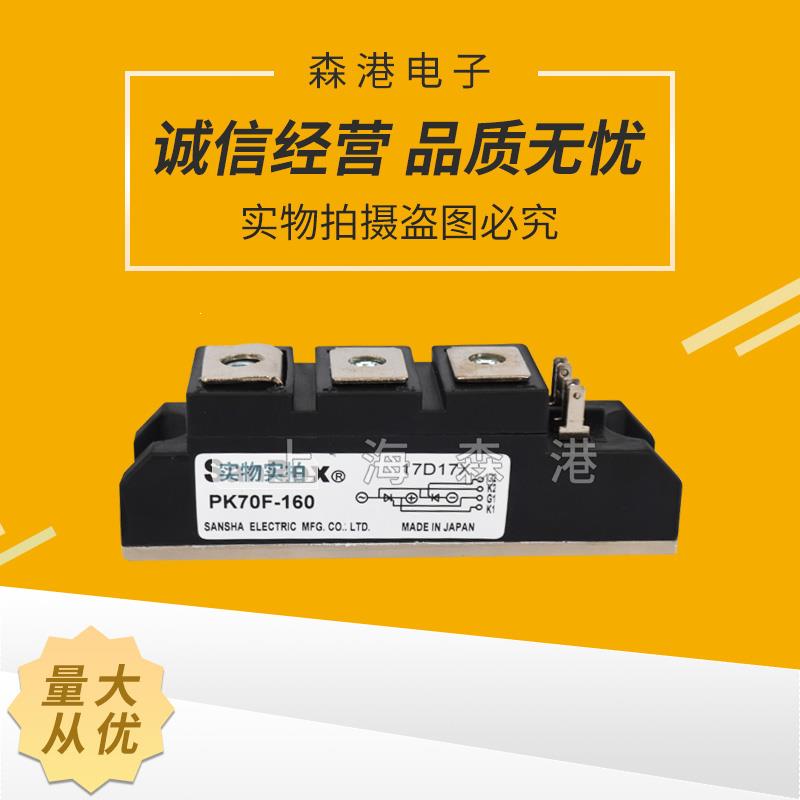

  • PK70F-160
           可控硅能以毫安级电流控制大功率的机电设备,如果超过此功率,因元件开关损耗显著增加,允许通过的平均电流相降低,此时,标称电流应降级使用.

    可控硅的优点很多,例如:以小功率控制大功率,功率放大倍数高达几十万倍;反应极快,在微秒级内开通、关断;无触点运行,无火花、无噪音;效率高,成本低等等.

    可控硅的弱点:静态动态的过载能力较差;容易受干扰而误导通.

    可控硅从外形上分类主要有:螺栓形、平板形和平底形.

    可控硅元件的结构

    不管可控硅的外形如何,它们的管芯都是由P型硅和N型硅组成的四层P1N1P2N2结构.见图1.它有三个PN结(J1、J2、J3),从J1结构的P1层引出阳极A,从N2层引出阴级K,从P2层引出控制极G,所以它是一种四层三端的半导体器件.

  • PK90FG160
          IGBT功率模块采用IC驱动,各种驱动保护电路,高性能IGBT芯片,新型封装技术,从复合功率模块PIM发展到智能功率模块IPM、电力电子积木PEBB、电力模块IPEM。PIM向高压大电流发展,其产品水平为1200-1800A/1800-3300V,IPM除用于变频调速外,600A/2000V的IPM已用于电力机车VVVF逆变器。平面低电感封装技术是大电流IGBT模块为有源器件的PEBB,用于舰艇上的导弹发射装置。IPEM采用共烧瓷片多芯片模块技术组装PEBB,大大降低电路接线电感,提高系统效率,现已开发成功第二代IPEM,其中所有的无源元件以埋层方式掩埋在衬底中。智能化、模块化成为IGBT发展热点。

    大电流高电压的IGBT已模块化,它的驱动电路除上面介绍的由分立元件构成之外,已制造出集成化的IGBT专用驱动电路。其性能更好,整机的可靠性更高及体积更小。

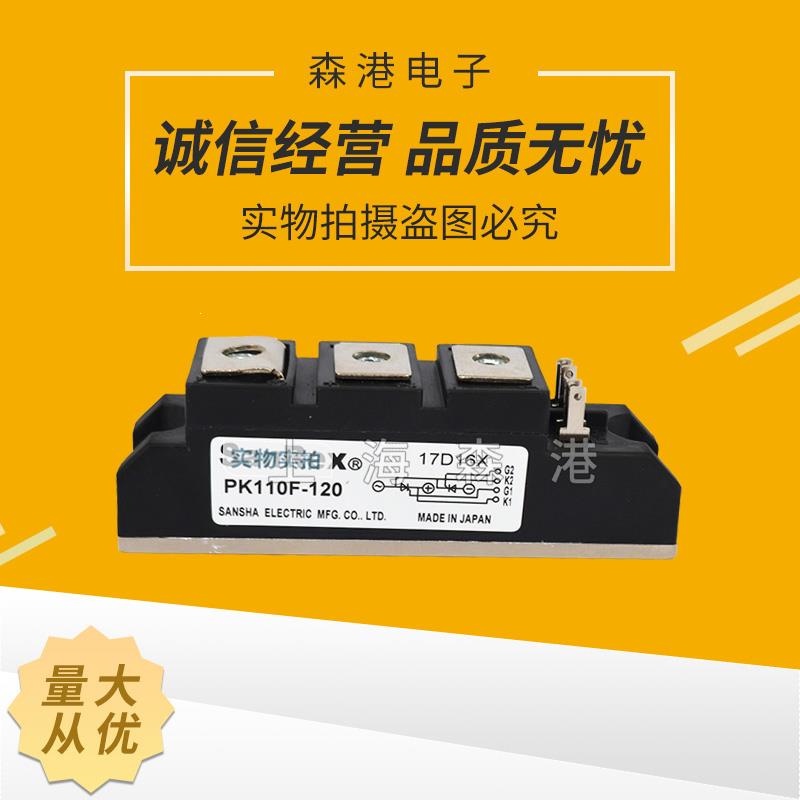

  • PK110FG120
     静态测量:把万用表放在乘100档,测量黑表笔接1端子、红表笔接2端子,显示电阻应为无穷大; 表笔对调,显示电阻应在400欧左右.用同样的方法,测量黑表笔接3端子、红表笔接1端子, 显示电阻应为无穷大;表笔对调,显示电阻应在400欧左右.若符合上述情况表明此IGBT的两个单元没有明显的故障. 动态测试: 把万用表的档位放在乘10K档,用黑表笔接4端子,红表笔接5端子,此时黑表笔接3端子红表笔接1端子, 此时电阻应为300-400欧,把表笔对调也有大约300-400欧的电阻表明此IGBT单元是完好的. 用同样的方法测试1、2端子间的IGBT,若符合上述的情况表明该IGBT也是完好的。 将万用表拨在R×10KΩ挡,用黑表笔接IGBT 的漏极(D),红表笔接IGBT 的源极(S),此时万用表的指针指在无穷处。用手指同时触及一下栅极(G)和漏极(D),这时IGBT 被触发导通,万用表的指针摆向阻值 较小的方向,并能站住指示在某一位置。然后再用手指同时触及一下源极(S)和栅极(G),这时IGBT 被阻 断,万用表的指针回到无穷处。此时即可判断IGBT 是好的。 注意:若进第二次测量时,应短接一下源极(S)和栅极(G)。 任何指针式万用表皆可用于检测IGBT。注意判断IGBT 好坏时,一定要将万用表拨在R×10KΩ挡,因R×1K Ω挡以下各档万用表内部电池电压太低,检测好坏时不能使IGBT 导通,而无法判断IGBT 的好坏。

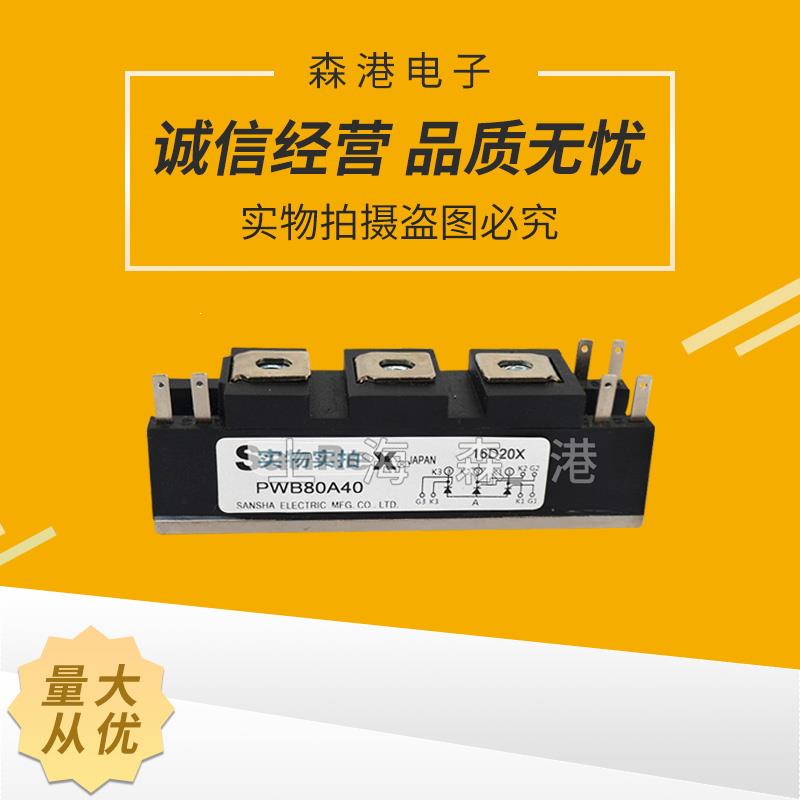

  • PWB80A40
     在整流桥的每个工作周期内,同一时间只有两个二极管进行工作,通过二极管的单向导通功能,把交流电转换成单向的直流脉动电压。对一般常用的小功率整流桥(如:RECTRON SEMICONDUCTOR的RS2501M)进行解剖会发现,其内部的结构如图2所示,该全波整流桥采用塑料封装结构(大多数的小功率整流桥都是采用该封装形式)。桥内的四个主要发热元器件--二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板,他们分别与输入引脚(交流输入导线)相连,形成我们在外观上看见的有四个对外连接引脚的全波整流桥。由于该系列整流桥都是采用塑料封装结构,在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质--环氧树脂。然而,环氧树脂的导热系数是比较低的(一般为0.35℃W/m,最高为2.5℃W/m),因此整流桥的结--壳热阻一般都比较大(通常为1.0~10℃/W)。通常情况下,在元器件的相关参数表里,生产厂家都会提供该器件在自然冷却情况下的结-环境的热阻(Rja)和当元器件自带一散热器,通过散热器进行器件冷却的结--壳热阻(Rjc)。
