这次从穿通(PT)型技术先进到非穿通(NPT)型技术,是最基本的,也是很重大的概念变化。这就是:穿通(PT)技术会有比较高的载流子注入系数,而由于它要求对少数载流子寿命进行控制致使其输运效率变坏。另一方面,非穿通(NPT)技术则是基于不对少子寿命进行杀伤而有很好的输运效率,不过其载流子注入系数却比较低。进而言之,非穿通(NPT)技术又被软穿通(LPT)技术所代替,它类似于某些人所谓的"软穿通"(SPT)或"电场截止"(FS)型技术,这使得"成本-性能"的综合效果得到进一步改善。
是把需要数量IGBT单元组合到一个共同的绝缘基底上边,这样有利于减小绝缘和散热系统的安装和制作。一些性能更好的还把各个IGBT的驱动系统共同制作在里边,这样驱动信号只需考虑时序,不必注意电位的配合。
-
防止反向电动势冲击单向可控硅模块,导致损坏。可控硅模块又叫晶闸管(Silicon Controlled rectifier, SCR)。自从20世纪50年代问世以来已经发展成了一个大的家族,它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管,等等。今天大家使用的是单向晶闸管,也就是人们常说的普通晶闸管,它是由四层半导体材料组成的,有三个PN结,对外有三个电极:第一层P型半导体引出的电极叫阳极A,第三层P型半导体引出的电极叫控制极G,第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号可以看到,它和二极管一样是一种单方向导电的器件,关键是多了一个控制极G,这就使它具有与二极管完全不同的工作特性。
-
-
二极管,(英语:Diode),电子元件当中,一种具有两个电极的装置,只允许电流由单一方向流过,许多的使用是应用其整流的功能。而变容二极管(Varicap Diode)则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流(Rectifying)”功能。二极管最普遍的功能就是只允许电流由单一方向通过(称为顺向偏压),反向时阻断 (称为逆向偏压)。因此,二极管可以想成电子版的逆止阀。

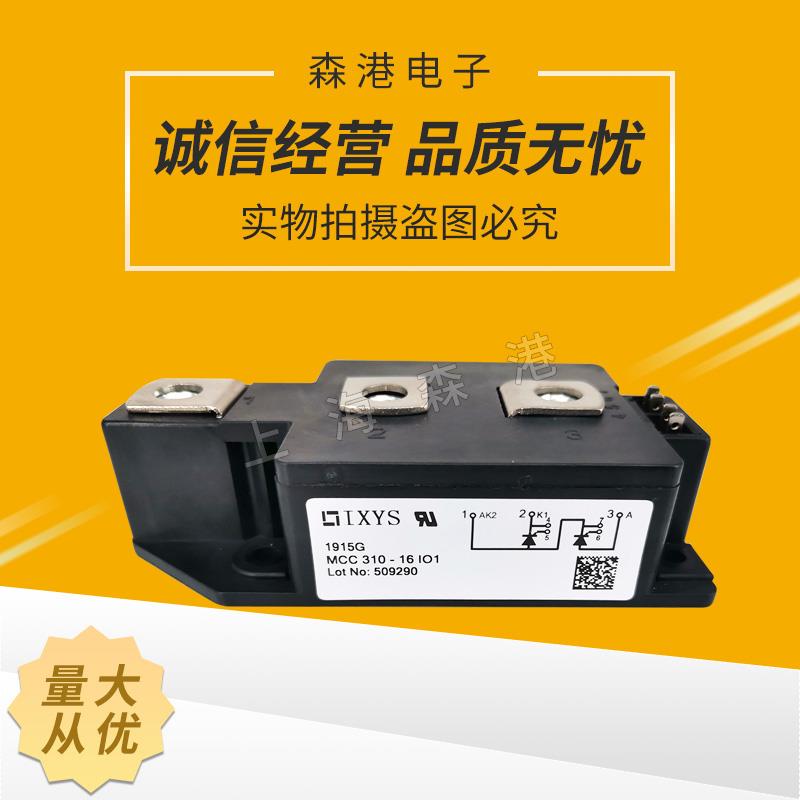

可控硅模块通常被称之为功率半导体模块(semiconductor module)。最早是在1970年由西门康公司率先将模块原理引入电力电子技术领域,是采用模块封装形式,具有三个PN结的四层结构的大功率半导体器件。 可控硅模块的优点
体积小、重量轻、结构紧凑、可靠性高、外接线简单、互换性好、便于维修和安装;结构重复性好,装置的机械设计可以简化,价格比分立器件低等诸多优点,因而在一诞生就受到了各大电力半导体厂家的热捧,并因此得到长足发展。 - 可控硅模块从X芯片上看,可以分为可控模块和整流模块两大类,从具体的用途上区分,可以分为:普通晶闸管模块(MTC\MTX)、普通整流管模块(MDC)、普通晶闸管、整流管混合模块(MFC)、快速晶闸管、整流管及混合模块(MKC\MZC)、非绝缘型晶闸管、整流管及混合模块(也就是通常所说的电焊机专用模块MTG\MDG)、三相整流桥输出可控硅模块(MDS)、单相(三相)整流桥模块(MDQ)、单相半控桥(三相全控桥)模块(MTS)以及肖特基模块等。
可控硅工作原理
可控硅是可控硅整流元件的简称,是一种具有三个PN 结的四层结构的大功率半导体器件,一般由两晶闸管反向连接而成.它的功用不仅是整流,还可以用作无触点开关以快速接通或切断电路,实现将直流电变成交流电的逆变,将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样,其有体积小、效率高、稳定性好、工作可靠等优点。它的出现,使半导体技术从弱电领域进入了强电领域,成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。
