这次从穿通(PT)型技术先进到非穿通(NPT)型技术，是最基本的，也是很重大的概念变化。这就是:穿通(PT)技术会有比较高的载流子注入系数，而由于它要求对少数载流子寿命进行控制致使其输运效率变坏。另一方面，非穿通(NPT)技术则是基于不对少子寿命进行杀伤而有很好的输运效率，不过其载流子注入系数却比较低。进而言之，非穿通(NPT)技术又被软穿通(LPT)技术所代替，它类似于某些人所谓的"软穿通"(SPT)或"电场截止"(FS)型技术，这使得"成本-性能"的综合效果得到进一步改善。1996年，CSTBT(载流子储存的沟槽栅双极晶体管)使第5代IGBT模块得以实现[6]，它采用了弱穿通(LPT)芯片结构，又采用了更先进的宽元胞间距的设计。包括一种"反向阻断型"(逆阻型)功能或一种"反向导通型"(逆导型)功能的IGBT器件的新概念正在进行研究，以求得进一步优化。

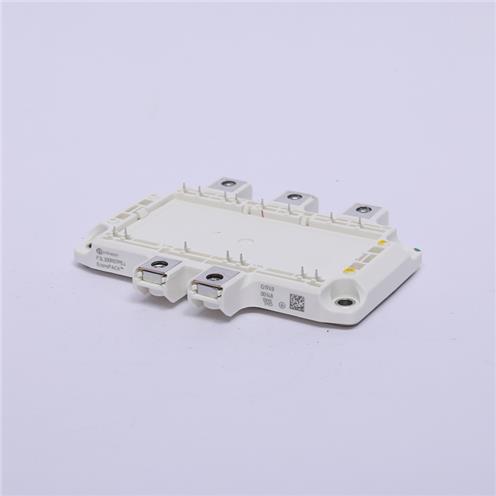

IGBT功率模块采用IC驱动，各种驱动保护电路，高性能IGBT芯片，新型封装技术，从复合功率模块PIM发展到智能功率模块IPM、电力电子积木PEBB、电力模块IPEM。PIM向高压大电流发展，其产品水平为1200-1800A/1800-3300V，IPM除用于变频调速外，600A/2000V的IPM已用于电力机车VVVF逆变器。
在使用模块时，尽量不要用手触摸驱动端子部分，当必须要触摸模块端子时，要先将人体或衣服上的静电用大电阻接地进行放电后，再触摸;在用导电材料连接模块驱动端子时，在配线未接好之前请先不要接上模块;
尽量在底板良好接地的情况下操作。
在应用中有时虽然保证了栅极驱动电压没有超过栅极最大额定电压，但栅极连线的寄生电感和栅极与集电极间的电容耦合，也会产生使氧化层损坏的振荡电压。为此，通常采用双绞线来传送驱动信号，以减少寄生电感。在栅极连线中串联小电阻也可以抑制振荡电压。
此外，在栅极-发射极间开路时，若在集电极与发射极间加上电压，则随着集电极电位的变化，由于集电极有漏电流流过，栅极电位升高，集电极则有电流流过。这时，如果集电极与发射极间存在高电压，则有可能使IGBT发热及至损坏。
在使用IGBT的场合，当栅极回路不正常或栅极回路损坏时(栅极处于开路状态)，若在主回路上加上电压，则IGBT就会损坏，为防止此类故障，应在栅极与发射极之间串接一只10KΩ左右的电阻。在安装或更换IGBT模块时，应十分重视IGBT模块与散热片的接触面状态和拧紧程度。为了减少接触热阻，最好在散热器与IGBT模块间涂抹导热硅脂。一般散热片底部安装有散热风扇，当散热风扇损坏中散热片散热不良时将导致IGBT模块发热，而发生故障。因此对散热风扇应定期进行检查，一般在散热片上靠近IGBT模块的地方安装有温度感应器，当温度过高时将报警或停止IGBT模块工作 。
对于大功率IGBT，选择驱动电路基于以下的参数要求：器件关断偏置、门极电荷、耐固性和电源情况等。门极电路的正偏压VGE负偏压-VGE和门极电阻RG的大小，对IGBT的通态压降、开关时间、开关损耗、承受短路能力以及dv/dt电流等参数有不同程度的影响。门极驱动条件与器件特性的关系见表1。栅极正电压 的变化对IGBT的开通特性、负载短路能力和dVcE/dt电流有较大影响，而门极负偏压则对关断特性的影响比较大。在门极电路的设计中，还要注意开通特性、负载短路能力和由dVcE/dt 电流引起的误触发等问题
由于IGBT的开关特性和安全工作区随着栅极驱动电路的变化而变化，因而驱动电路性能的好坏将直接影响IGBT能否正常工作。为使IGBT能可靠工作。IGBT对其驱动电路提出了以下要求。
1)向IGBT提供适当的正向栅压。并且在IGBT导通后。栅极驱动电路提供给IGBT的驱动电压和电流要有足够的幅度，使IGBT的功率输出级总处于饱和状态。瞬时过载时，栅极驱动电路提供的驱动功率要足以保证IGBT不退出饱和区。IGBT导通后的管压降与所加栅源电压有关，在漏源电流一定的情况下，VGE越高，VDS傩就越低，器件的导通损耗就越小，这有利于充分发挥管子的工作能力。
