IC受IB的控制，与UCE的大小几乎无关。因此三极管是一个受电流IB控制的电流源。特性曲线平坦部分之间的间隔大小，反映基极电流IB对集电极电流IC控制能力的大小，间隔越大表示管子电流放大系数b越大。伏安特性最低的那条线为IB=0，表示基极开路，IC很小，此时的IC就是穿透电流ICEO。在放大区电流电压关系为:UCE=EC-ICRC, IC=βIB在放大区管子可等效为一个可变直流电阻。极间反向电流:是少数载流子漂移运动的结果。集电极-基极反向饱和电流ICBO :是集电结的反向电流。集电极-发射极反向饱和电流ICEO :它是穿透电流。
这是共发射极组态的击穿电压，即基极开路时、集电极与发射极之间的击穿电压。由于在基极开路时，集电结是反偏、发射结是正偏的，即BJT处于放大状态。温度对的影响: 是集电结加反向电压时平衡少子的漂移运动形成的，当温度升高时，热运动加剧，更多的价电子有足够的能量挣脱共价键的束缚，从而使少子的浓度明显增大， 增大。温度每升高10 时， 增加约一倍。硅管的 比锗管的小得多，硅管比锗管受温度的影响要小。温度对输入特性的影响:温度升高，正向特性将左移。温度对输出特性的影响:温度升高时 增大。光电三极管:依据光照的强度来控制集电极电流的大小。

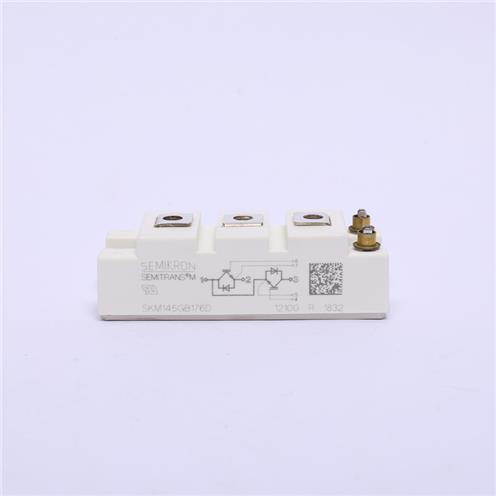

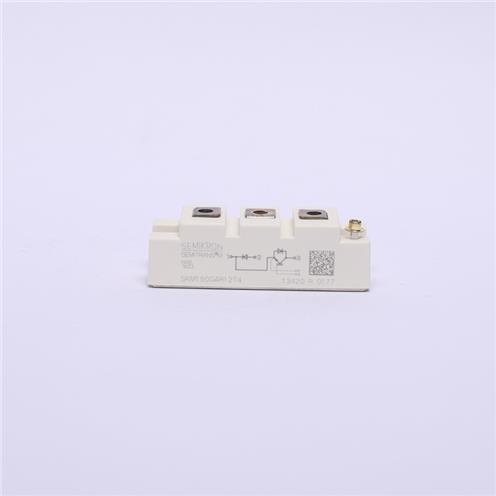

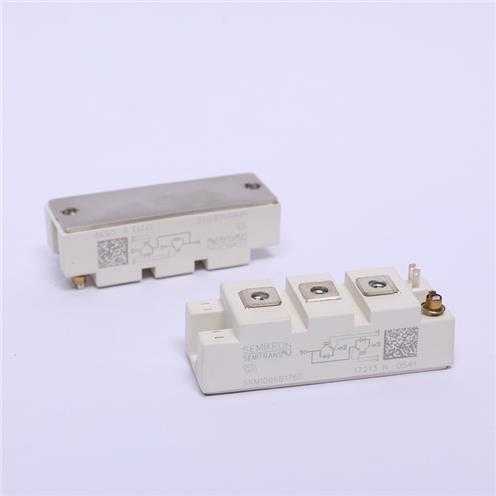

IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。输出漏极电流比受栅源电压Ugs 的控制，Ugs 越高， Id 越大。它与GTR 的输出特性相似.也可分为饱和区1 、放大区2 和击穿特性3 部分。在截止状态下的IGBT ，正向电压由J2 结承担，反向电压由J1结承担。如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。IGBT 的转移特性是指输出漏极电流Id 与栅源电压Ugs 之间的关系曲线。它与MOSFET 的转移特性相同，当栅源电压小于开启电压Ugs(th) 时，IGBT 处于关断状态。在IGBT 导通后的大部分漏极电流范围内， Id 与Ugs呈线性关系。最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。
IGBT 在开通过程中，大部分时间是作为MOSFET 来运行的，只是在漏源电压Uds 下降过程后期， PNP 晶体管由放大区至饱和，又增加了一段延迟时间。td(on) 为开通延迟时间，tri 为电流上升时间。实际应用中常给出的漏极电流开通时间ton 即为td (on) tri 之和，漏源电压的下降时间由tfe1 和tfe2 组成。IGBT的触发和关断要求给其栅极和基极之间加上正向电压和负向电压，栅极电压可由不同的驱动电路产生。当选择这些驱动电路时，必须基于以下的参数来进行:器件关断偏置的要求、栅极电荷的要求、耐固性要求和电源的情况。因为IGBT栅极- 发射极阻抗大，故可使用MOSFET驱动技术进行触发，不过由于IGBT的输入电容较MOSFET为大，故IGBT的关断偏压应该比许多MOSFET驱动电路提供的偏压更高。
