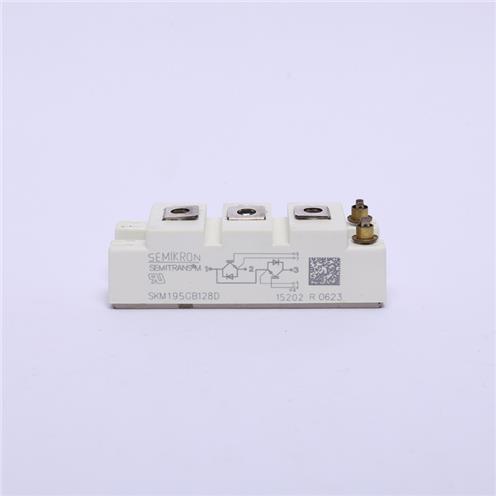

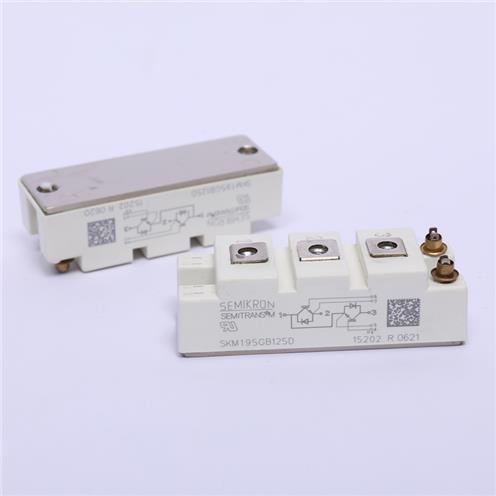

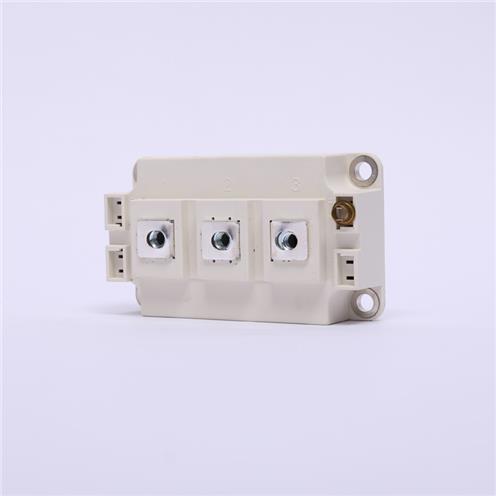

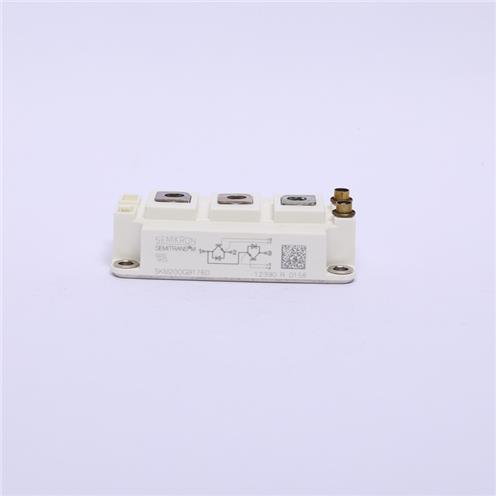

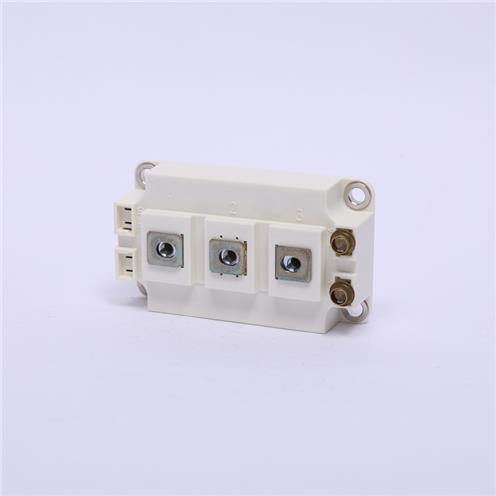

正式商用的IGBT器件的电压和电流容量还很有限，远远不能满足电力电子应用技术发展的需求;高压领域的许多应用中，要求器件的电压等级达到10KV以上，目前只能通过IGBT高压串联等技术来实现高压应用。国外的一些厂家如瑞士ABB公司采用软穿通原则研制出了8KV的IGBT器件，德国的EUPEC生产的6500V/600A高压大功率IGBT器件已经获得实际应用，日本东芝也已涉足该领域。与此同时，各大半导体生产厂商不断开发IGBT的高耐压、大电流、高速、低饱和压降、高可靠性、低成本技术，主要采用1um以下制作工艺，研制开发取得一些新进展。2013年9月12日 我国自主研发的高压大功率3300V/50A IGBT(绝缘栅双极型晶体管)芯片及由此芯片封装的大功率1200A/3300V IGBT模块通过专家鉴定，中国自此有了完全自主的IGBT"中国芯"。
IGBT是将强电流、高压应用和快速终端设备用垂直功率MOSFET的自然进化。由于实现一个较高的击穿电压BVDSS需要一个源漏通道，而这个通道却具有很高的电阻率，因而造成功率MOSFET具有RDS(on)数值高的特征，IGBT消除了现有功率MOSFET的这些主要缺点。虽然最新一代功率MOSFET 器件大幅度改进了RDS(on)特性，但是在高电平时，功率导通损耗仍然要比IGBT 技术高出很多。较低的压降，转换成一个低VCE(sat)的能力，以及IGBT的结构，同一个标准双极器件相比，可支持更高电流密度，并简化IGBT驱动器的原理图。
当在栅极施加一个负偏压或栅压低于门限值时，沟道被禁止，没有空穴注入N-区内。在任何情况下，如果MOSFET电流在开关阶段迅速下降，集电极电流则逐渐降低，这是因为换向开始后，在N层内还存在少数的载流子(少子)。这种残余电流值(尾流)的降低，完全取决于关断时电荷的密度，而密度又与几种因素有关，如掺杂质的数量和拓扑，层次厚度和温度。少子的衰减使集电极电流具有特征尾流波形，集电极电流引起以下问题:功耗升高;交叉导通问题，特别是在使用续流二极管的设备上，问题更加明显。鉴于尾流与少子的重组有关，尾流的电流值应与芯片的温度、IC 和VCE密切相关的空穴移动性有密切的关系。因此，根据所达到的温度，降低这种作用在终端设备设计上的电流的不理想效应是可行的。
当集电极被施加一个反向电压时， J1 就会受到反向偏压控制，耗尽层则会向N-区扩展。因过多地降低这个层面的厚度，将无法取得一个有效的阻断能力，所以，这个机制十分重要。另一方面，如果过大地增加这个区域尺寸，就会连续地提高压降。 第二点清楚地说明了NPT器件的压降比等效(IC 和速度相同) PT 器件的压降高的原因。当栅极和发射极短接并在集电极端子施加一个正电压时，P/N J3结受反向电压控制，此时，仍然是由N漂移区中的耗尽层承受外部施加的电压。
IGBT在集电极与发射极之间有一个寄生PNPN晶闸管(如图1所示)。在特殊条件下，这种寄生器件会导通。这种现象会使集电极与发射极之间的电流量增加，对等效MOSFET的控制能力降低，通常还会引起器件击穿问题。
