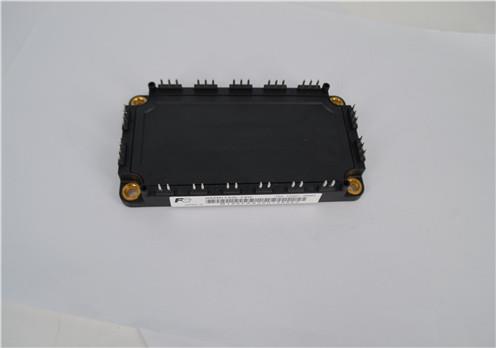

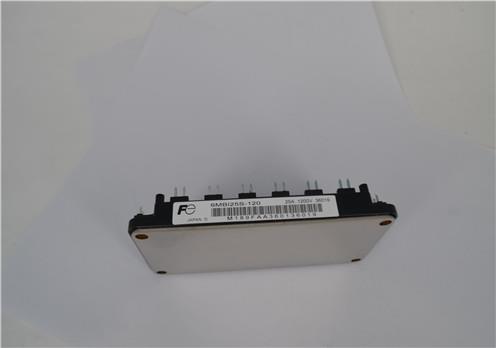

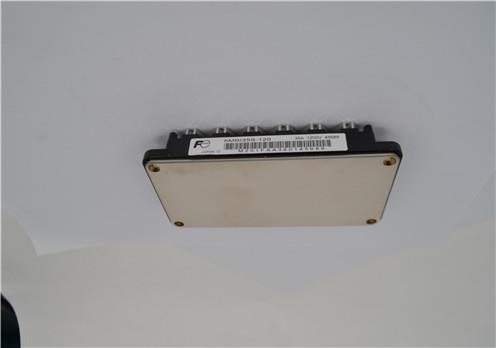

在使用IGBT的场合，当栅极回路不正常或栅极回路损坏时(栅极处于开路状态)，若在主回路上加上电压，则IGBT就会损坏，为防止此类故障，应在栅极与发射极之间串接一只10KΩ左右的电阻。在安装或更换IGBT模块时，应十分重视IGBT模块与散热片的接触面状态和拧紧程度。为了减少接触热阻，最好在散热器与IGBT模块间涂抹导热硅脂。一般散热片底部安装有散热风扇，当散热风扇损坏中散热片散热不良时将导致IGBT模块发热，而发生故障。因此对散热风扇应定期进行检查，一般在散热片上靠近IGBT模块的地方安装有温度感应器，当温度过高时将报警或停止IGBT模块工作。
产品主要应用在：变频器、逆变焊机、高频感应加热、UPS电源、逆变电源、商用电磁炉等领域。
众所周知，IGBT是一种用MOS来控制晶体管的新型电力电子器件，具有电压高、电流大、频率高、导通电阻小等特点，被广泛应用在变频器的逆变电路中。但由于IGBT的耐过流能力与耐过压能力较差，一旦出现意外就会使它损坏。为此，必须对IGBT进行相关保护。一般我们从过流、过压、过热三方面进行IGBT保护电路设计。IGBT的过流保护可分为两种情况:(1)驱动电路中无保护功能;(2)驱动电路中设有保护功能。对于第一种情况，我们可以在主电路中要设置过流检测器件;针对第二种情况，由于不同型号的混合驱动模块，其输出能力、开关速度与du/dt的承受能力不同，使用时要根据实际情况恰当选用。对于大功率电压型逆变器新型组合式IGBT过流保护则可以通过封锁驱动信号或者减小栅压来进行保护。
1、IGBT是绝缘栅双极型晶体管，是由BJT双极型三极管和MOS绝缘栅型场效应管组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大。MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。
2、IGBT综合了两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。
IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。输出漏极电流比受栅源电压Ugs 的控制，Ugs 越高， Id 越大。它与GTR 的输出特性相似.也可分为饱和区1 、放大区2 和击穿特性3 部分。在截止状态下的IGBT ，正向电压由J2 结承担，反向电压由J1结承担。如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。IGBT 的转移特性是指输出漏极电流Id 与栅源电压Ugs 之间的关系曲线。它与MOSFET 的转移特性相同，当栅源电压小于开启电压Ugs(th) 时，IGBT 处于关断状态。在IGBT 导通后的大部分漏极电流范围内， Id 与Ugs呈线性关系。最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。
