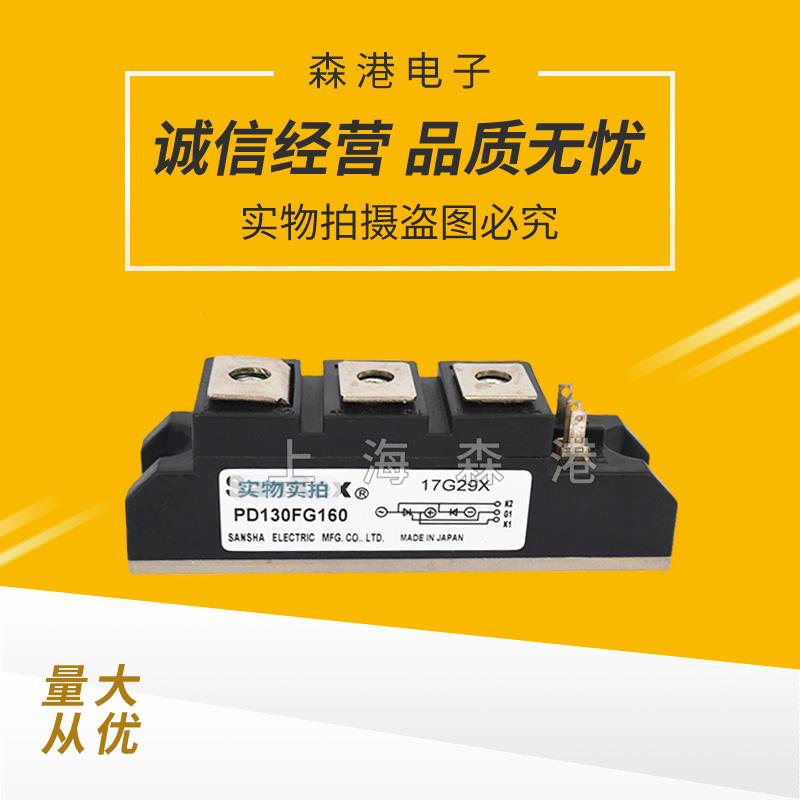

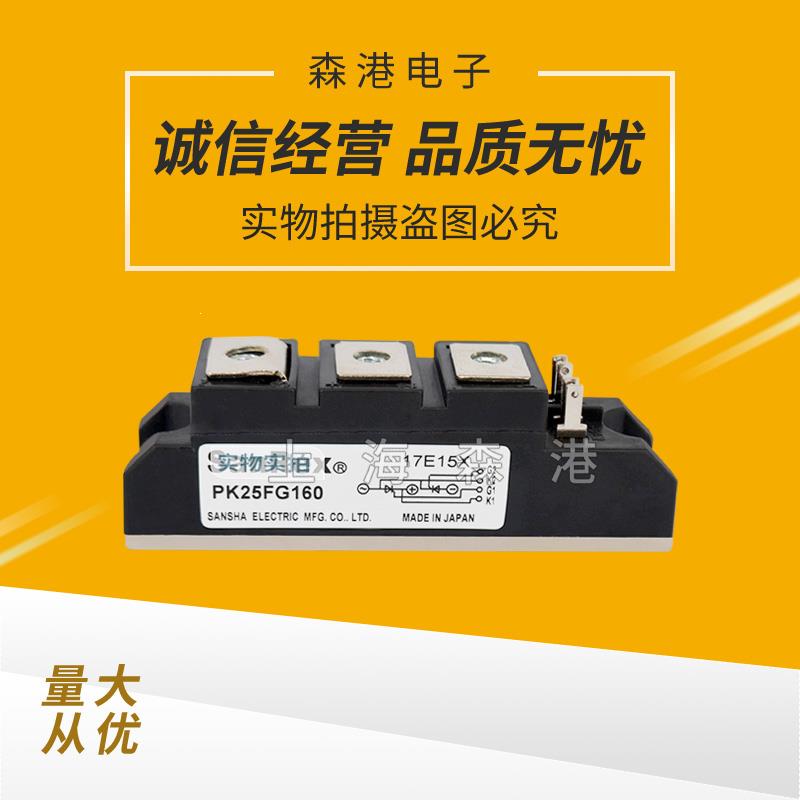

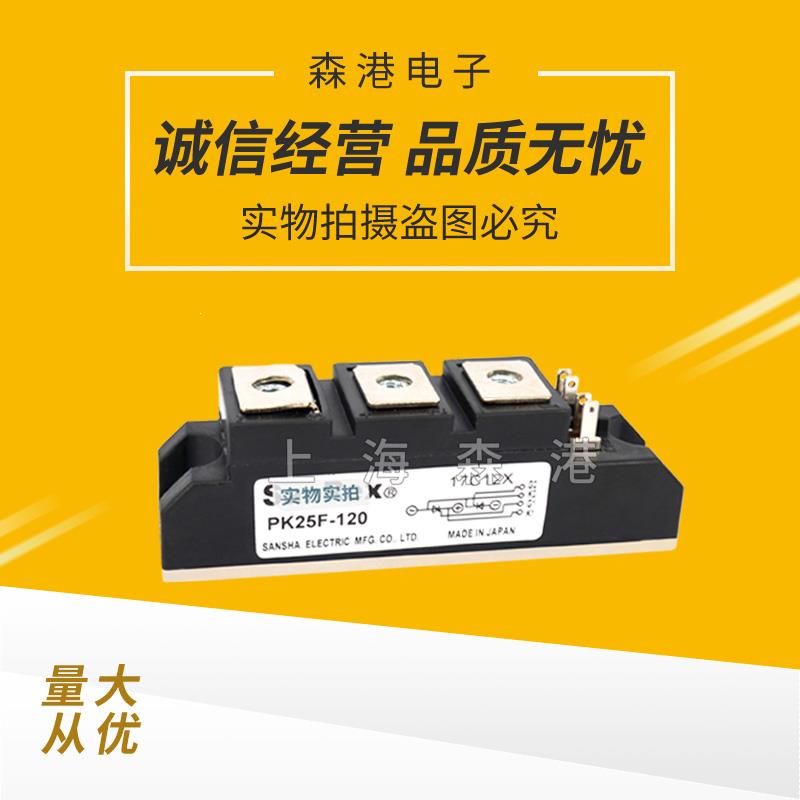

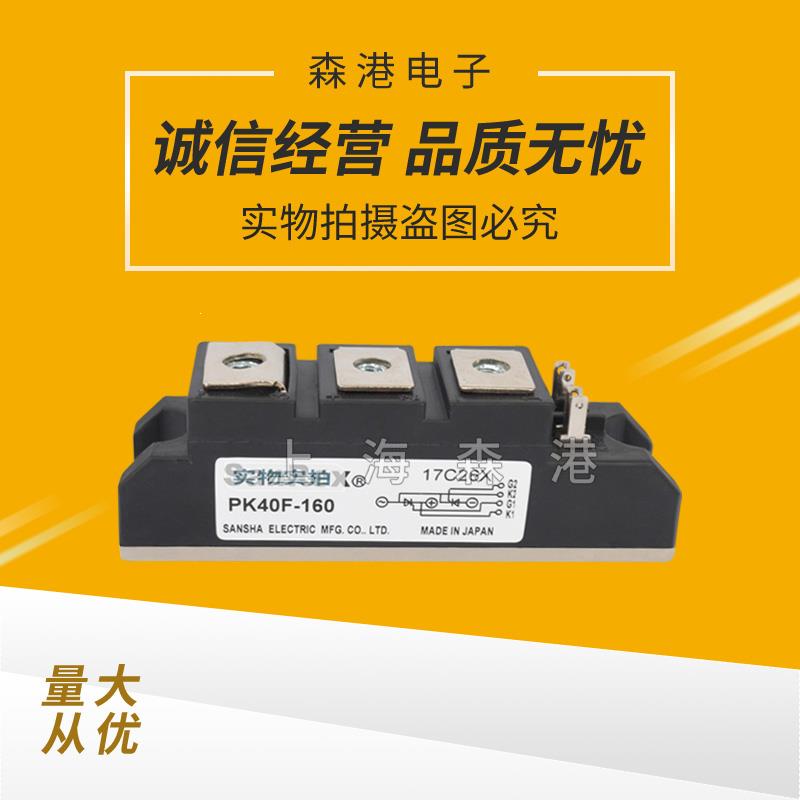

电力半导体芯片：超快恢复二极管(FRED)和晶闸管(SCR)芯片的PN结是玻璃钝化保护，并在模块制作过程中再涂有RTV硅橡胶，并灌封有弹性硅凝胶和环氧树脂，这种多层保护使电力半导体器件芯片的性能稳定可靠。半导体芯片直接焊在DBC基板上，而芯片正面都焊有经表面处理的钼片或直接用铝丝键合作为主电极的引出线，而部分连线是通过DBC板的刻蚀图形来实现的。根据三相整流桥电路共阳和共阴的连接特点，FRED芯片采用三片是正烧(即芯片正面是阴极、反面是阳极)和三片是反烧(即芯片正面是阳极、反面是阴极)，并利用DBC基板的刻蚀图形，使焊接简化。同时，所有主电极的引出端子都焊在DBC基板上，这样使连线减少，模块可靠性提高。外壳：壳体采用抗压、抗拉和绝缘强度高以及热变温度高的，并加有40％玻璃纤维的聚苯硫醚(PPS)注塑型材料组成，它能很好地解决与铜底板、主电极之间的热胀冷缩的匹配问题，通过环氧树脂的浇注固化工艺或环氧板的间隔，实现上下壳体的结构连接，以达到较高的防护强度和气闭密封，并为主电极引出提供支撑。
铝基导热底板：其功能为陶瓷覆铝板(DBC基板)提供联结支撑和导热通道，并作为整个模块的结构基础。因此，它必须具有高导热性和易焊性。由于它要与DBC基板进行高温焊接，又因它们之间热线性膨胀系数铝为16．7×10-6／℃，DBC约不5．6×10-6／℃)相差较大，为此，除需采用掺磷、镁的铜银合金外，并在焊接前对铜底板要进行一定弧度的预弯，这种存在s一定弧度的焊成品，能在模块装置到散热器上时，使它们之间有充分的接触，从而降低模块的接触热阻，保证模块的出力。DBC基板：它是在高温下将氧化铝(Al2O3)或氮化铝(AlN)基片与铜箔直接双面键合而成，它具有优良的导热性、绝缘性和易焊性，并有与硅材料较接近的热线性膨胀系数(硅为4．2×10-6／℃，DBC为5．6×10-6／℃)，因而可以与硅芯片直接焊接，从而简化模块焊接工艺和降低热阻。同时，DBC基板可按功率电路单元要求刻蚀出各式各样的图形，以用作主电路端子和控制端子的焊接支架，并将铜底板和电力半导体芯片相互电气绝缘，使模块具有有效值为2．5kV以上的绝缘耐压。
整流桥就是将数个整流管封在一个壳内，构成一个完整的整流电路。当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来。三相整流桥分为三相全波整流桥(全桥)和三相半波整流桥(半桥)两种。选择整流桥要考虑整流电路和工作电压。对输出电压要求高的整流电路需要装电容器，对输出电压要求不高的整流电路的电容器可装可不装。 全波整流桥和半波整流桥。
半波整流桥是最简单的整流电路，它是利用二极管的单向导电性，把交流电路中反方向的电压削掉，称为脉动的单相电压。这种方法虽然可以得到直流电压，但由于是脉动的，所以电压和电流的波动较大，同时对电能的浪费较大，输出直流电压=0.45倍输入交流电压。
全波整流是两个叠加起来的半波整流，它的电压和电流的脉动要小得多，所以得到广泛的应用。输出直流电压=0.9倍输入交流电压。
整流二极管损坏后，可以用同型号的整流二极管或参数相同其它型号整流二极管代换。通常，高耐压值(反向电压)的整流二极管可以代换低耐压值的整流二极管，而低耐压值的整流二极管不能代换高耐压值的整流二极管。整流电流值高的二极管可以代换整流电流值低的二极管，而整流电流值低的二极管则不能代换整流电流值高的二极管。
检查方法,首先将整流器中的整流二极管全部拆下，用万用表的100×R或1000×R欧姆档，测量整流二极管的两根引出线(头、尾对调各测一次)。若两次测得的电阻值相差很大，例如电阻值大的高达几百KΩ到无穷大，而电阻值小的仅几百Ω甚至更小，说明该二极管是好的(发生了软击穿的二极管除外)。若两次测得的电阻值几乎相等，而且电阻值很小，说明该二极管已被击穿损坏，不能使用。如果两次测量的阻值都是无穷大，说明此二极管已经内部断开，不能使用。
最高工作频率fm:它是二极管在正常情况下的最高工作频率。主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz。另有快恢复二极管用于频率较高的交流电的整流，如开关电源中。反向恢复时间trr:指在规定的负载、正向电流及最大反向瞬态电压下的反向恢复时间。
零偏压电容CO:指二极管两端电压为零时，扩散电容及结电容的容量之和。值得注意的是，由于制造工艺的限制，即使同一型号的二极管其参数的离散性也很大。手册中给出的参数往往是一个范围，若测试条件改变，则相应的参数也会发生变化，例如在25°C时测得1N5200系列硅塑封整流二极管的IR小于10uA，而在100°C时IR则变为小于500uA。
