     在整流桥的每个工作周期内,同一时间只有两个二极管进行工作,通过二极管的单向导通功能,把交流电转换成单向的直流脉动电压。对一般常用的小功率整流桥(如:RECTRON SEMICONDUCTOR的RS2501M)进行解剖会发现,其内部的结构如图2所示,该全波整流桥采用塑料封装结构(大多数的小功率整流桥都是采用该封装形式)。桥内的四个主要发热元器件--二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板,他们分别与输入引脚(交流输入导线)相连,形成我们在外观上看见的有四个对外连接引脚的全波整流桥。由于该系列整流桥都是采用塑料封装结构,在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质--环氧树脂。
  • DFA150BA

     任意时刻下的整流电流是由3相电中最高电位的一相连接的二极管流出,经负载流r向电位最低的一相连接的二极管流回该。如图一中:ωt=0时,ua=0,ub= - √3/2·um,uc= +√3/2·um,此时电流由uc经二极管dc1流经负载r,再由db2流回ub。在0~30度内,uc电位最高,ub点位最低,故在这段时间内始终是dc1、db2 二只二极管导通,在30~90度之间,ua电位最高,ub点位最低,故在这段时间内始终是da1、db2 二只二极管导通, 在90~150度之间,ua电位最高,uc点位最低,故在这段时间内始终是da1、dc2 二只二极管导通……,即每时每刻该电路上面的3只二极管中正极电位最高的一只导通 ,流经电阻r,再由下面的3只二极管中负极电位最低的二极管,流回对应电源。

    电路每时每刻该都是俩俩二极管串接导通,其电流与负载电流相同,但负载的电流是连续的,而二极管是分3组循环导通,故选择二极管的电流(平均电流值)应为负载电流的1/3,如整流二极管电流为100a,该电路最大输出容许电流为300a.

  • DKR200AB60

    当晶闸管承受正向阳极电压时,为使晶闸管导通,必须使承受反向电压的PN结J2失去阻挡作用。图2中每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此,两个互相复合晶体管电路,当有足够的门极电流Ig流入时,就会形成强烈的正反馈,造成两晶体管饱和导通,晶体管饱和导通。设PNP管和NPN管的集电极电流相应为Ic1和Ic2;发射极电流相应为Ia和Ik;电流放大系数相应为a1=Ic1/Ia和a2=Ic2/Ik,设流过J2结的反相漏电电流为Ic0,

    当晶闸管承受正向阳极电压,而门极未受电压的情况下,式(1-1)中,Ig=0,(a1+a2)很小,故晶闸管的阳极电流Ia≈Ic0 晶闸管处于正向阻断状态。当晶闸管在正向阳极电压下,从门极G流入电流Ig,由于足够大的Ig流经NPN管的发射结,从而提高其电流放大系数a2,产生足够大的极电极电流Ic2流过PNP管的发射结,并提高了PNP管的电流放大系数a1,产生更大的极电极电流Ic1流经NPN管的发射结。这样强烈的正反馈过程迅速进行。从图3,当a1和a2随发射极电流增加而(a1+a2)≈1时,式(1-1)中的分母1-(a1+a2)≈0,因此提高了晶闸管的阳极电流Ia.这时,流过晶闸管的电流完全由主回路的电压和回路电阻决定。晶闸管已处于正向导通状态。

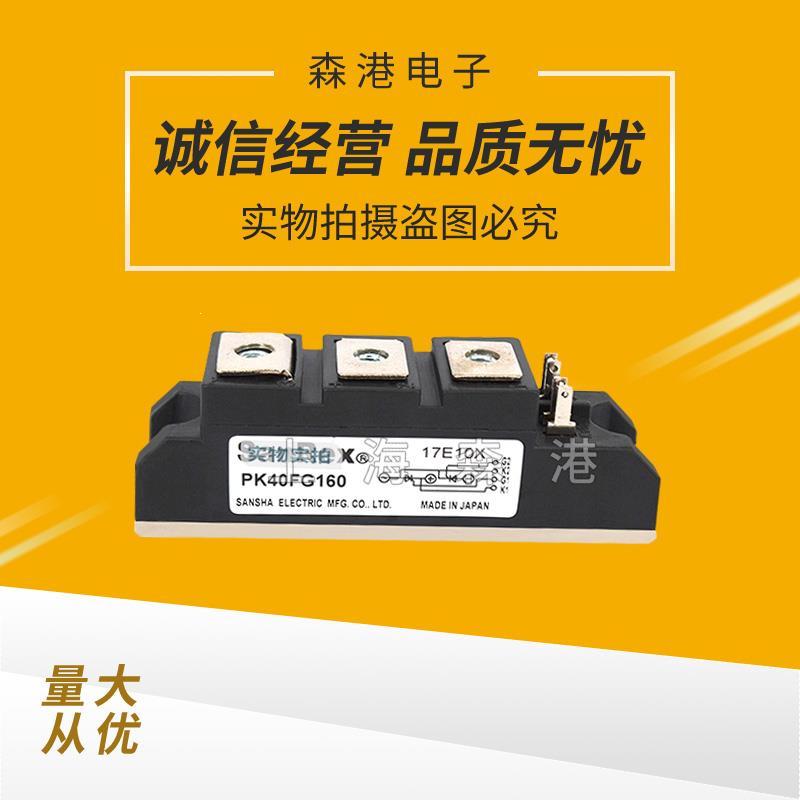

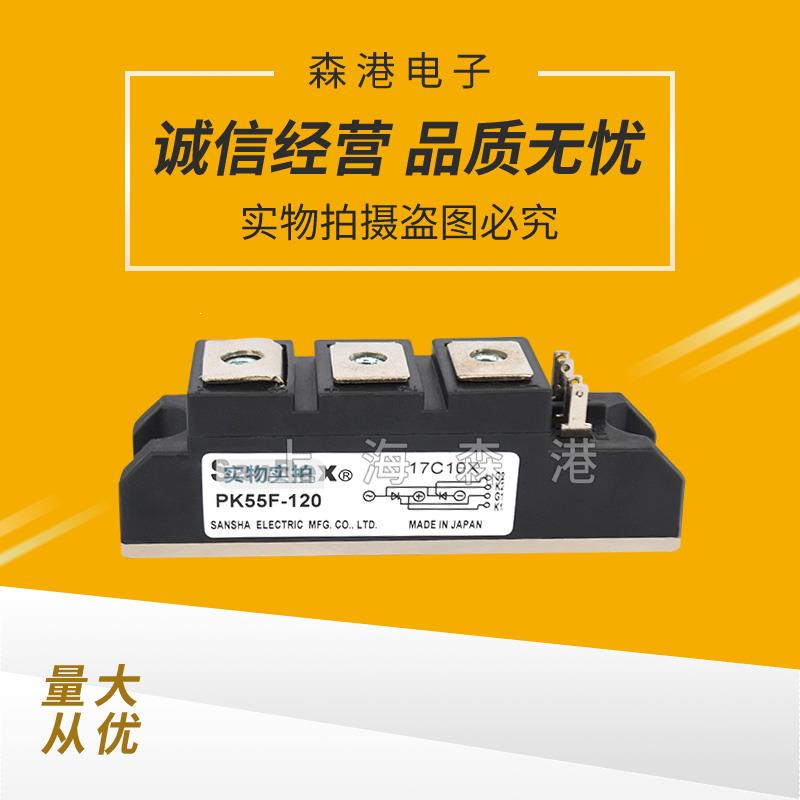

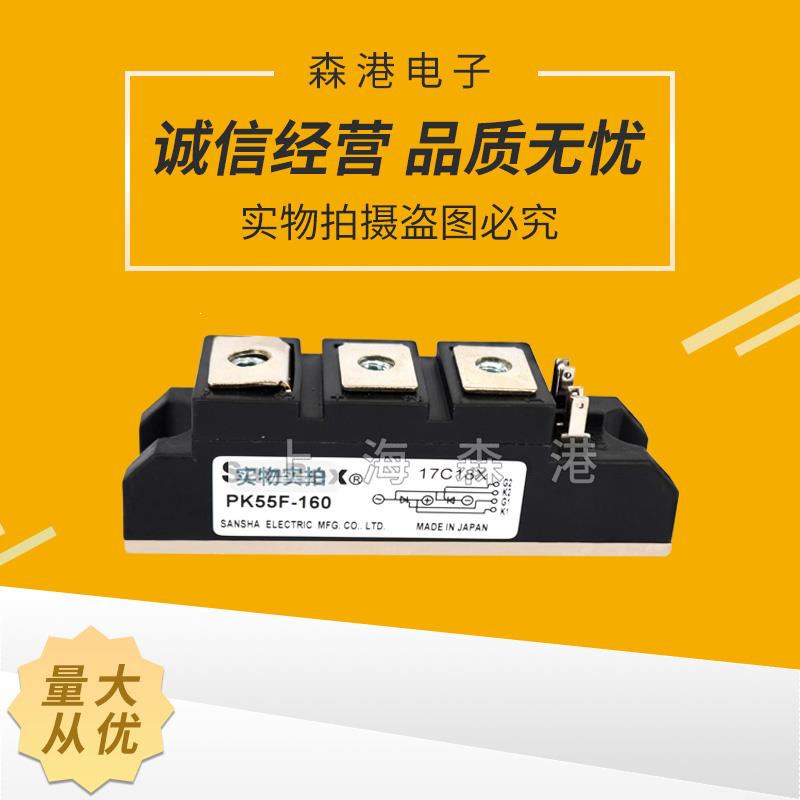

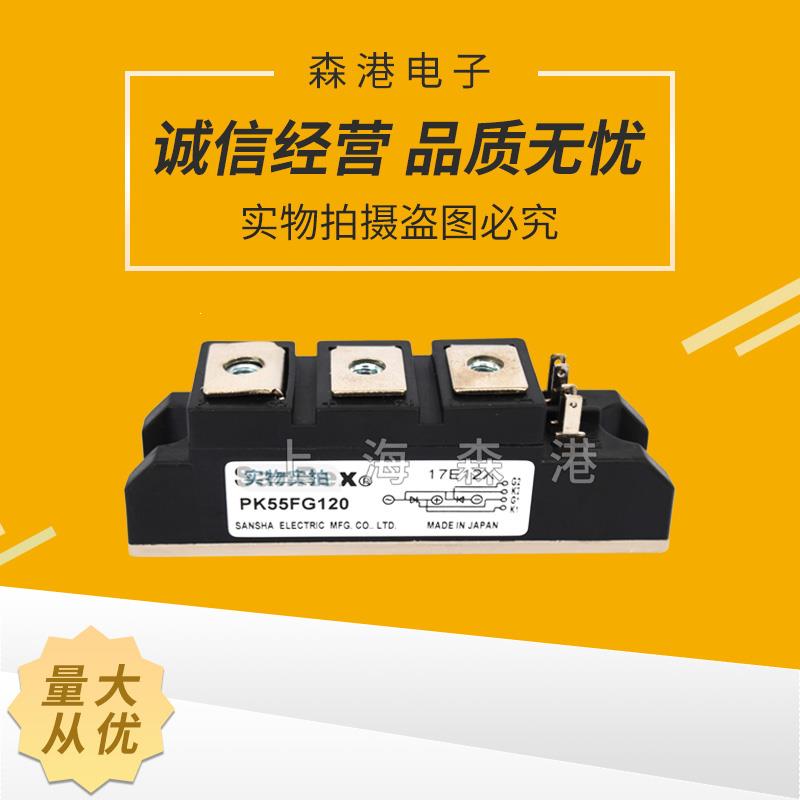

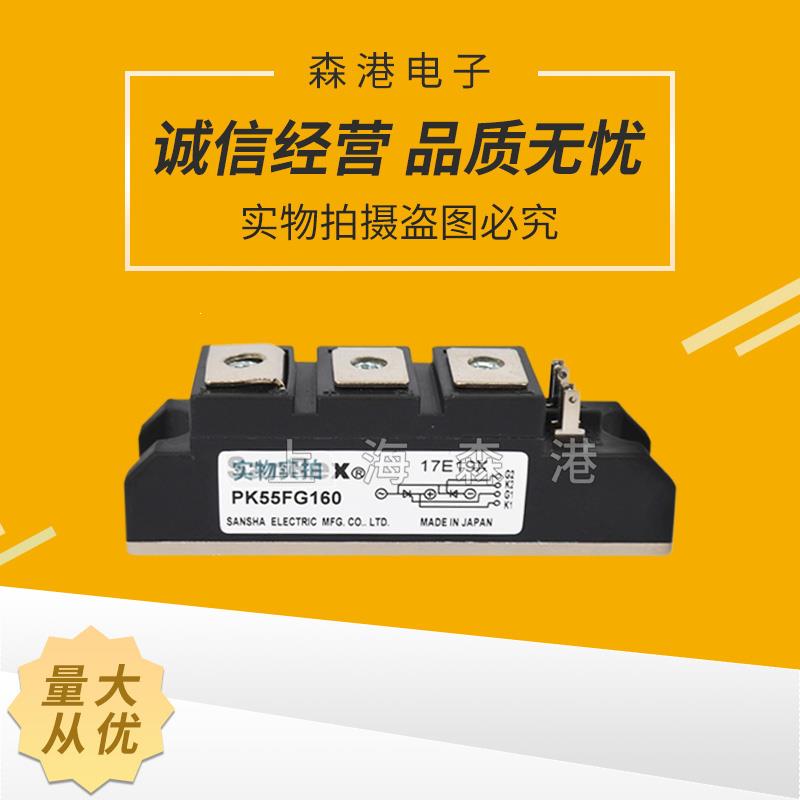

  • PK55FG160
     首先,我们可以把从阴极向上数的第一、二、三层看面是一只NPN型号晶体管,而二、三四层组成另一只PNP型晶体管。其中第二、第三层为两管交迭共用。这样就可画出图表-27(C)的等效电路图来分析。当在阳极和阴极之间加上一个正向电压Ea,又在控制极G和阴极C之间(相当BG1的基一射间)输入一个正的触发信号,BG1将产生基极电流Ib1,经放大,BG1将有一个放大了β1倍的集电极电流IC1。因为BG1集电极与BG2基极相连,IC1又是BG2的基极电流Ib2。BG2又把比Ib2(Ib1)放大了β2的集电极电流IC2送回BG1的基极放大。如此循环放大,直到BG1、BG2完全导通。实际这一过程是“一触即发”的过程,对可控硅来说,触发信号加入控制极,可控硅立即导通。导通的时间主要决定于可控硅的性能可控硅和只有一个PN结的硅整流二极度管在结构上迥然不同。可控硅的四层结构和控制极的引用,为其发挥“以小控大”的优异控制特性奠定了基础。在应用可控硅时,只要在控制极加上很小的电流或电压,就能控制很大的阳极电流或电压。目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅,50安培以上的可控硅叫大功率可控硅。
  • PK110FG160
           可控硅一经触发导通后,由于循环反馈的原因,流入BG1基极的电流已不只是初始的Ib1,而是经过BG1、BG2放大后的电流(β1*β2*Ib1)这一电流远大于Ib1,足以保持BG1的持续导通。此时触发信号即使消失,可控硅仍保持导通状态只有断开电源Ea或降低Ea,使BG1、BG2中的集电极电流小于维持导通的最小值时,可控硅方可关断。当然,如果Ea极性反接,BG1、BG2由于受到反向电压作用将处于截止状态。这时,即使输入触发信号,可控硅也不能工作。反过来,Ea接成正向,而触动发信号是负的,可控硅也不能导通。另外,如果不加触发信号,而正向阳极电压大到超过一定值时,可控硅也会导通,但已属于非正常工作情况了。

    可控硅这种通过触发信号(小的触发电流)来控制导通(可控硅中通过大电流)的可控特性,正是它区别于普通硅整流二极管的重要特征。
