可控硅半控半桥、全桥

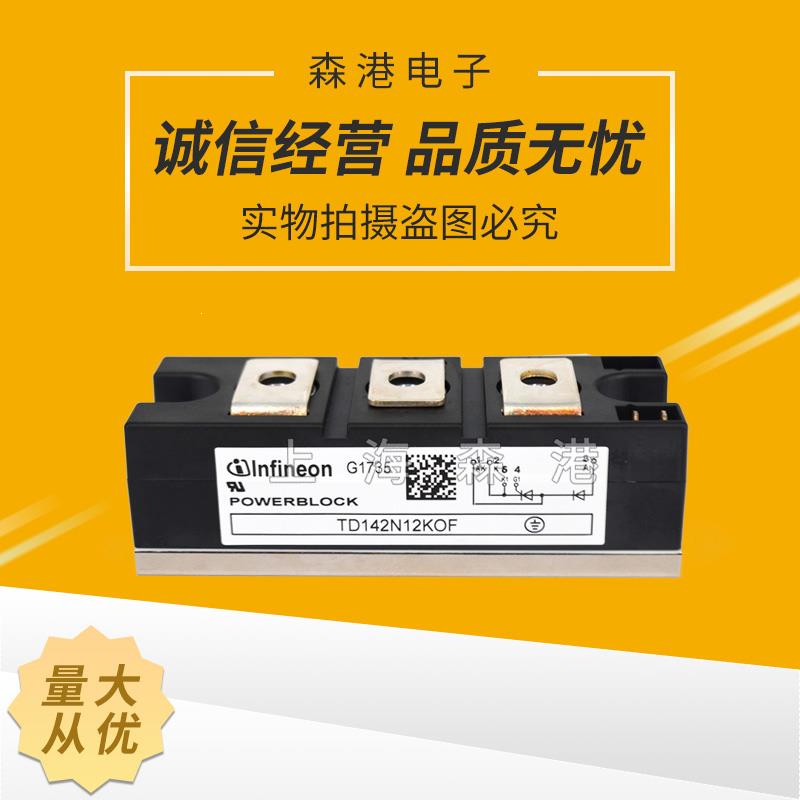

  • TD142N12KOF
    对管内部包含两只快恢复二极管,根据两只二极管接法的不同,又有共阴对管、共阳对管之分。图2(a)是C20-04型快恢复二极管(单管)的外形及内部结构。(b)图和(c)图分别是C92-02型(共阴对管)、MUR1680A型(共阳对管)超快恢复二极管的外形与构造。它们均采用TO-220塑料封装,几十安的快恢复二极管一般采用TO-3P金属壳封装。更大容量(几百安~几千安)的管子则采用螺栓型或平板型封装形式。PN结两端各引出一个电极并加上管壳,就形成了半导体二极管。PN结的P型半导体一端引出的电极称为阳极,PN结的N型半导体一端引出的电极称为阴极。半导体二极管按结构不同可分为点接触型、面接触型和平面型。

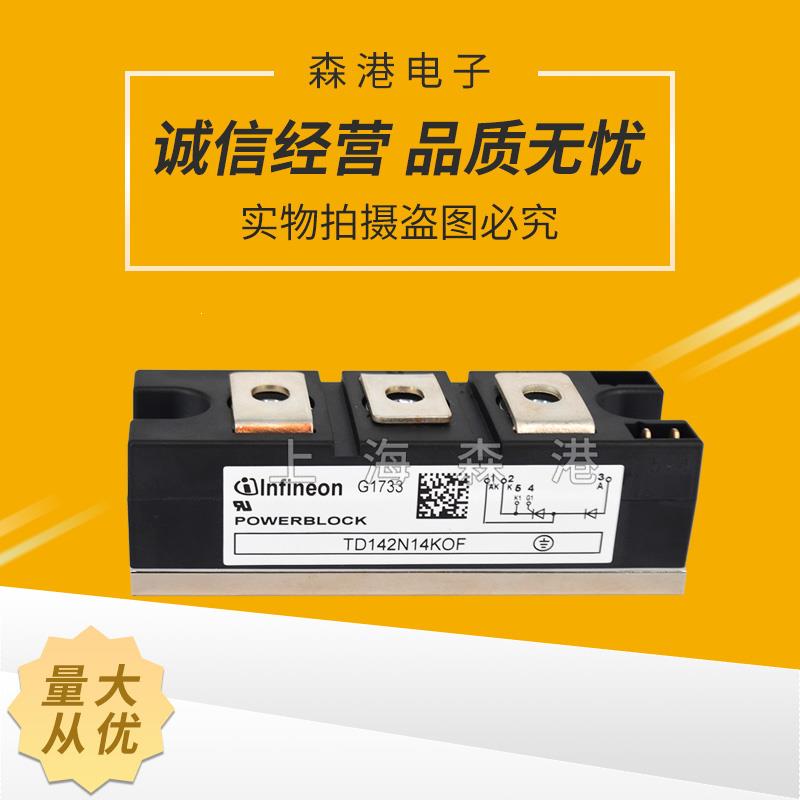

  • TD142N14KOF
    点接触型半导体二极管由一根金属丝与半导体表面相接触,经过特殊工艺,在接触点上形成PN结,作出引线,加上管壳封装而成。点接触型二极管的PN结面积小,高频性能好,适用于高频检波电路、开关电路。面接触型半导体二极管,它的PN结是用合金法工艺制作而成的。面接触型二极管的PN结面积大,可通过较大的电流,一般用于低频整流电路中。是平面型半导体二极管,它的PN结是用扩散法工艺制作的。平面型二极管常用硅平面开关管,其PN结面积较大时,适用于大功率整流;其PN结面积较小时,适用于脉冲数字电路中做开关管使用。

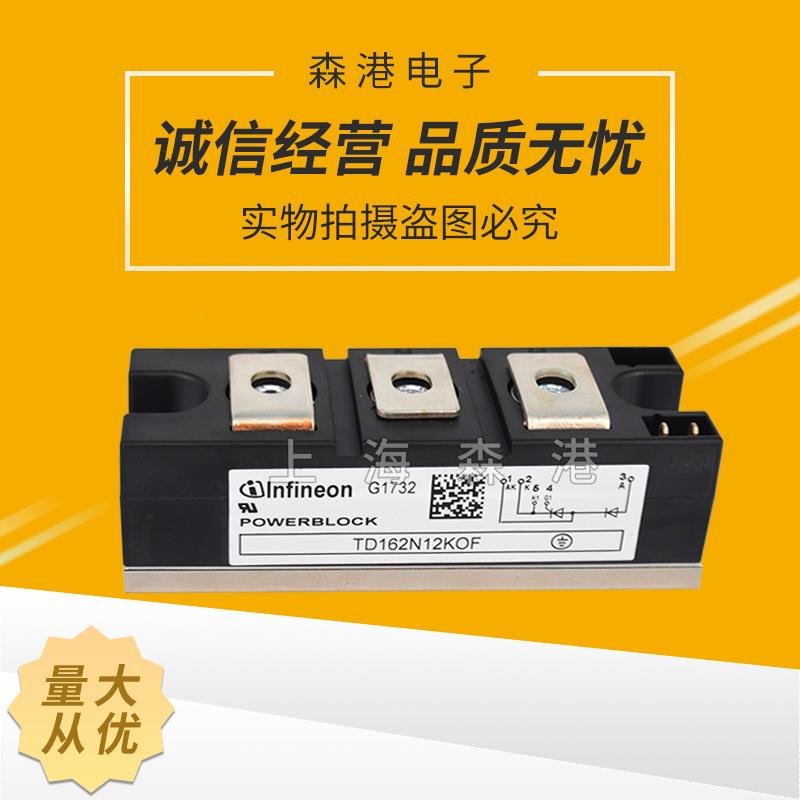

  • TD162N12KOF
    正向特性即二极管正向偏置时的电压与电流的关系。二极管两端加正向电压较小时,正向电压产生的外 电场不足以使多子形成扩散运动,这时的二极管实际上还没有很好地导通,通常称为"死区",二极管相当于一个极大的电阻,正向电流很小。当正向电压超过一定值后,内电场被大大削弱,多子在外电场的作用下形成扩散运动,这时,正向电流随正向电压的增大迅速增大,二极管导通。该电压称为门槛电压(也称阈值电压),用Vth表示。在室温下,硅管的Vth约为0.5V,锗管的Vth约为0.1V。二极管一旦导通后,随着正向电压的微小增加,正向电流会有极大的增加,此时二极管呈现的电阻很小,可认为二极管具有恒压特性。二极管的正向压降硅管约为0.6~0.8V(通常取0.7V),锗管约为0.2~0.3V(通常取0.2V)。 ·

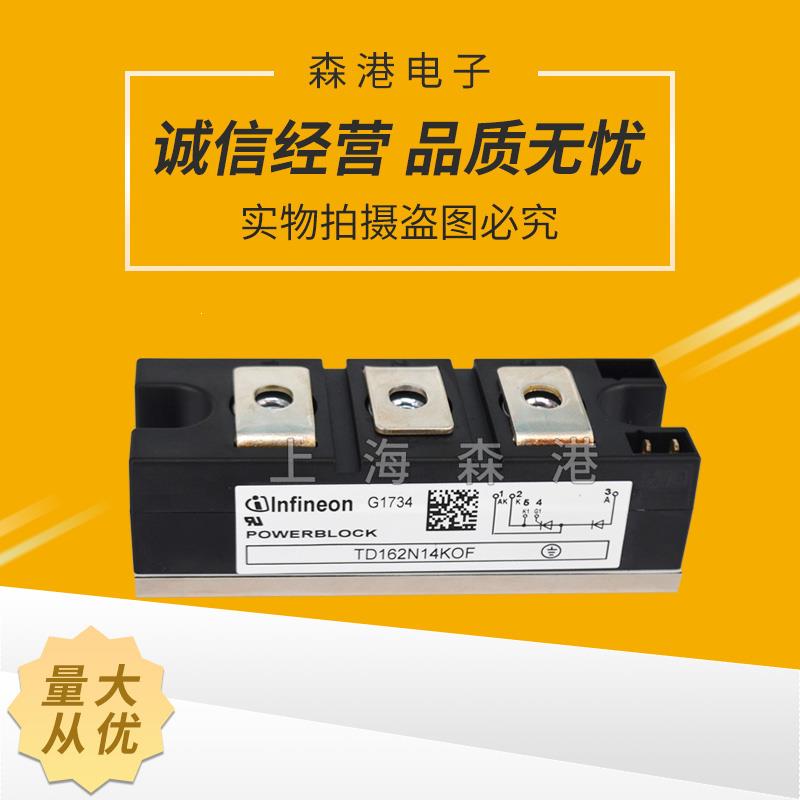

  • TD162N14KOF
    反向特性即二极管反向偏置时的电压与电流的关系。反向电压加强了内电场对多子扩散的阻碍,多子几乎不能形成电流,但是少子在电场的作用下漂移,形成很小的漂移电流,且与反向电压的大小基本无关。此时的反向电流称为反向饱和电流尽,二极管呈现很高的反向电阻,处于截止状态。反向电压增加到一定数值时,反向电流急剧增大,这种现象称为二极管的反向击穿。此时对应的电压称为反向击穿电压,用%R表示。实际应用中,应该对反向击穿后的电流加以限制,以免损坏二极管。

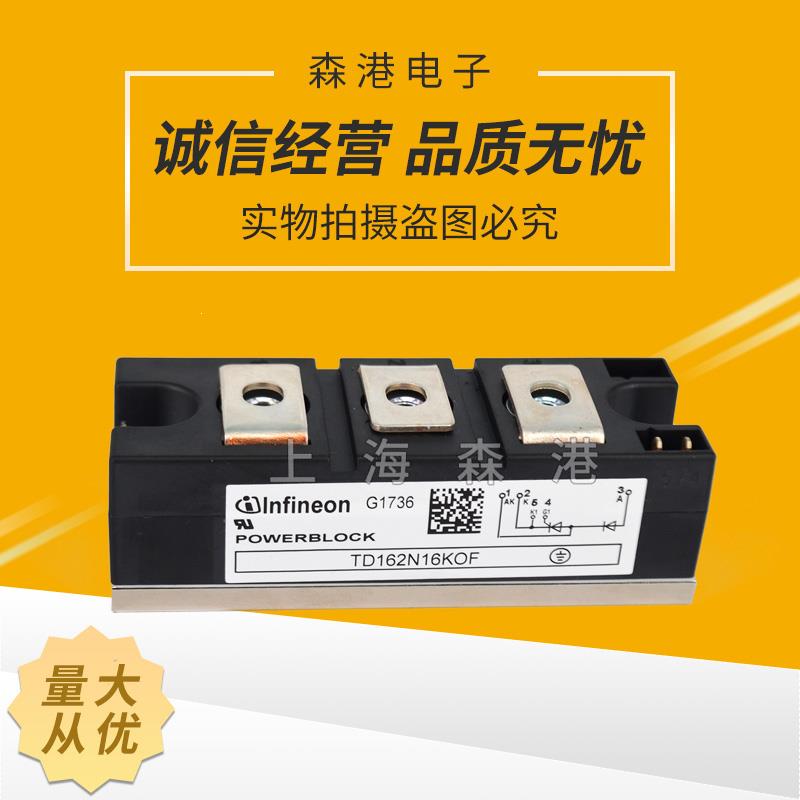

  • TD162N16KOF
    目视法判断半导体二极管的极性:一般在实物的电路图中可以通过眼睛直接看出半导体二极管的正负极。在实物中如果看到一端有颜色标示的是负极,另外一端是正极。用万用表判断半导体二极管的极性:通常选用万用表的欧姆档(R*100或R*1K),然后分别用万用表的两表笔分别出接到二极管的两个极上出,当二极管导通,测的阻值较小(一般几十欧姆至几千欧姆之间),这时黑表笔接的是二极管的正极,红表笔接的是二极管的负极。当测的阻值很大(一般为几百至几千欧姆),这时黑表笔接的是二极管的负极,红表笔接的是二极管的正极。
