晶闸管T在工作过程中，它的阳极A和阴极K与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。晶闸管的工作条件:1. 晶闸管承受反向阳极电压时，不管门极承受和种电压，晶闸管都处于关短状态。2. 晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。3. 晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何，晶闸管保持导通，即晶闸管导通后，门极失去作用。4. 晶闸管在导通情况下，当主回路电压(或电流)减小到接近于零时，晶闸管关断。
自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

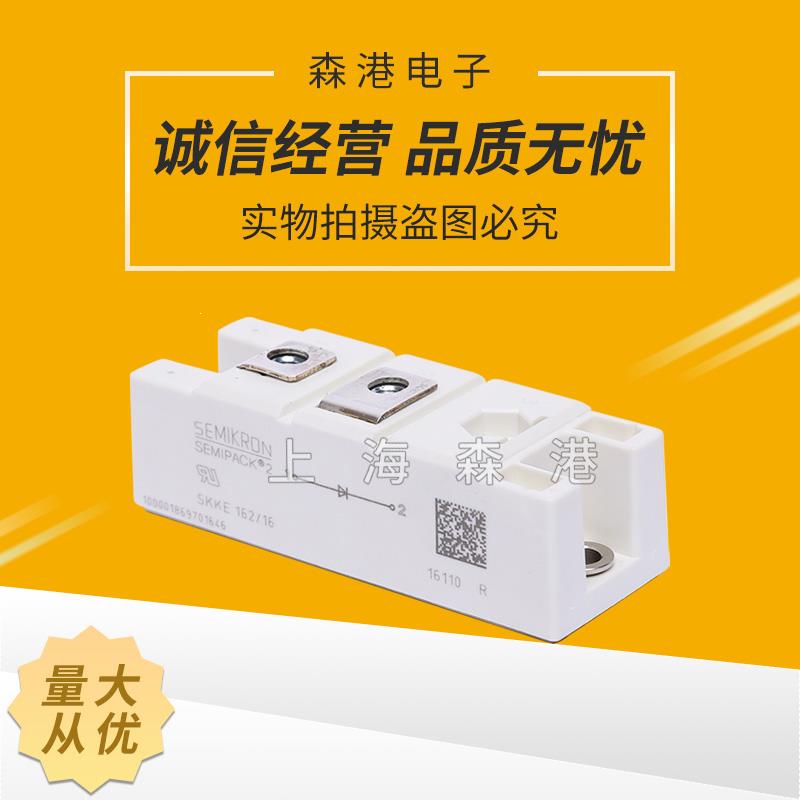

二极管，电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。而变容二极管（Varicap Diode）则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流（Rectifying）”功能。二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断 （称为逆向偏压）。因此，二极管可以想成电子版的逆止阀。
整流单元用于电网的三相交流电变成直流。可分为可控整流和不可控整流两大类。可控整流由于存在输出电压含有较多的谐波、输入功率因数低、控制部分复杂、中间直流大电容造成的调压惯性大相应缓慢等缺点，随着PMW技术的出现可控整流在交直交变频器中已经被淘汰。不可控整流是目前交直交变频器的主流形式，它有2种构成形式，6支整流二极管或6支晶闸管组成三相整流桥。
它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。
整流桥的作用将交流电转换为直流电。
整流桥是通过二极管的单向导通原理来完成整流作的，所以将其接入交流电路时它能使电路中的电流只按单向流动，即所谓“整流”。整流器通常由4只二极管组成单相桥式全波整流器和6只二极管组成三相桥式全波整流器。分别使用在单相线路和三相线路的整流。颖展电子元器件上有详细说明。
整流二极管的作用中的反向击穿，反向击穿按机理原理分为齐纳击穿和雪崩击穿两种情况。整流二极管在高掺杂浓度的情况下，整流二极管因势垒区宽度很小，反向电压较大会破坏势垒区内共价键结构，使电子脱离共价键束缚，产生电子空穴，整流二极管的作用中的另一种击穿为雪崩击穿。
