可控硅

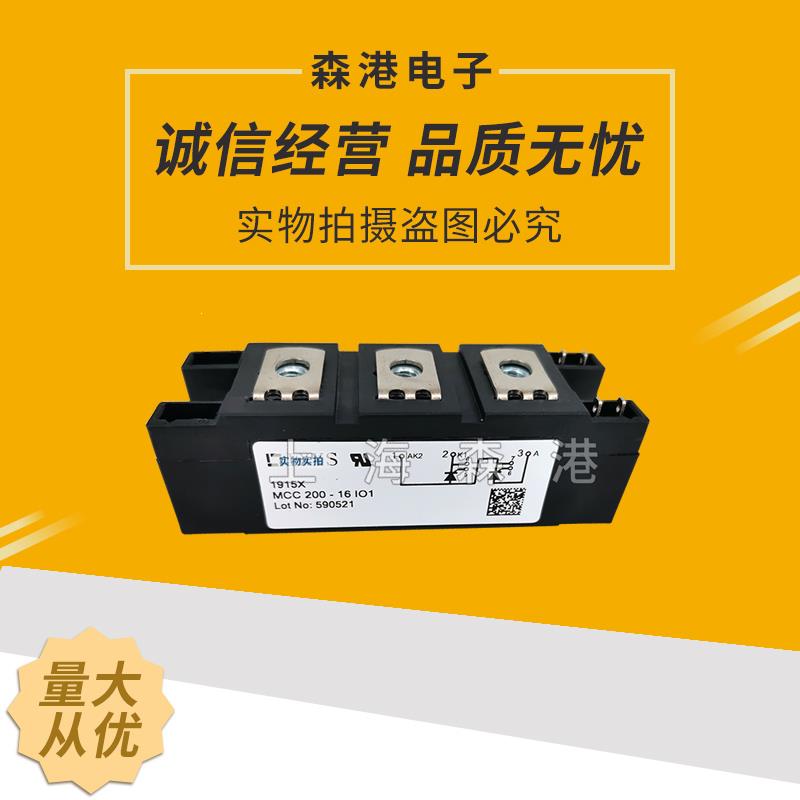

  • MCC 200-16IO1
    在性能上,可控硅不仅具有单向导电性,而且还具有比硅整流元件(俗称"死硅")更为可贵的可控性.它只有导通和关断两种状态.可控硅能以毫安级电流控制大功率的机电设备,如果超过此功率,因元件开关损耗显著增加,允许通过的平均电流相降低,此时,标称电流应降级使用.可控硅的优点很多,例如:以小功率控制大功率,功率放大倍数高达几十万倍;反应极快,在微秒级内开通、关断;无触点运行,无火花、无噪音;效率高,成本低等等.可控硅的弱点:静态动态的过载能力较差;容易受干扰而误导通.可控硅从外形上分类主要有:螺栓形、平板形和平底形.

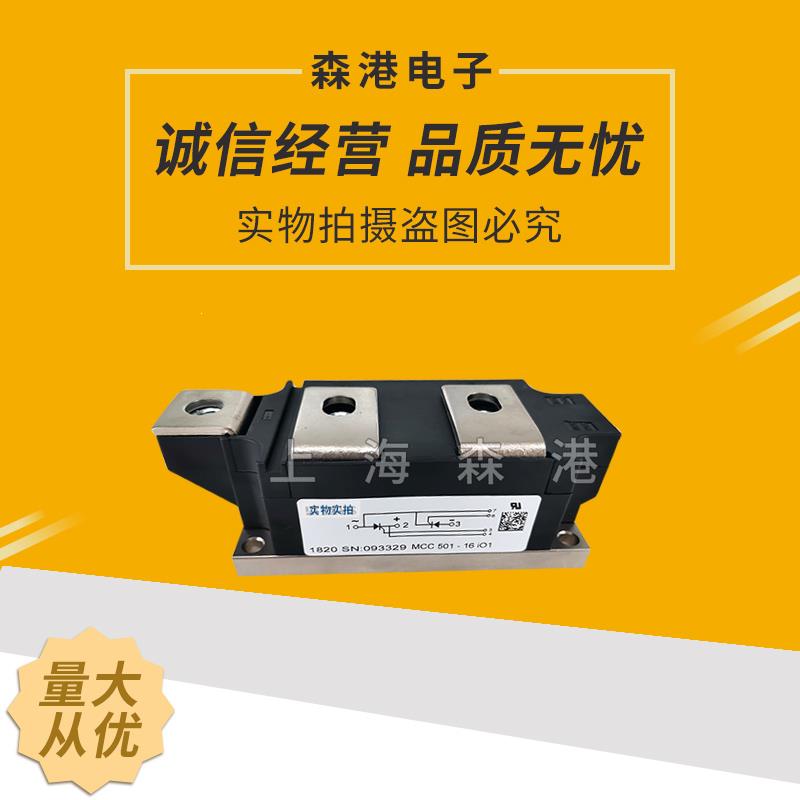

  • MCC 501-16IO1
    双向可控硅的特性曲线是由一、三两个象限内的曲线组合成的。第一象限的曲线说明当加到主电极上的电压使Tc对T1的极性为正时,我们称为正向电压,并用符号U21表示。当这个电压逐渐增加到等于转折电压UBO时,图3(b)左边的可控硅就触发导通,这时的通态电流为I21,方向是从T2流向Tl。从图中可以看到,触发电流越大,转折电压就越低,这种情形和普通可控硅的触发导通规律是一致的, 当加到主电极上的电压使Tl对T2的极性为正时,叫做反向电压,并用符号U12表示。

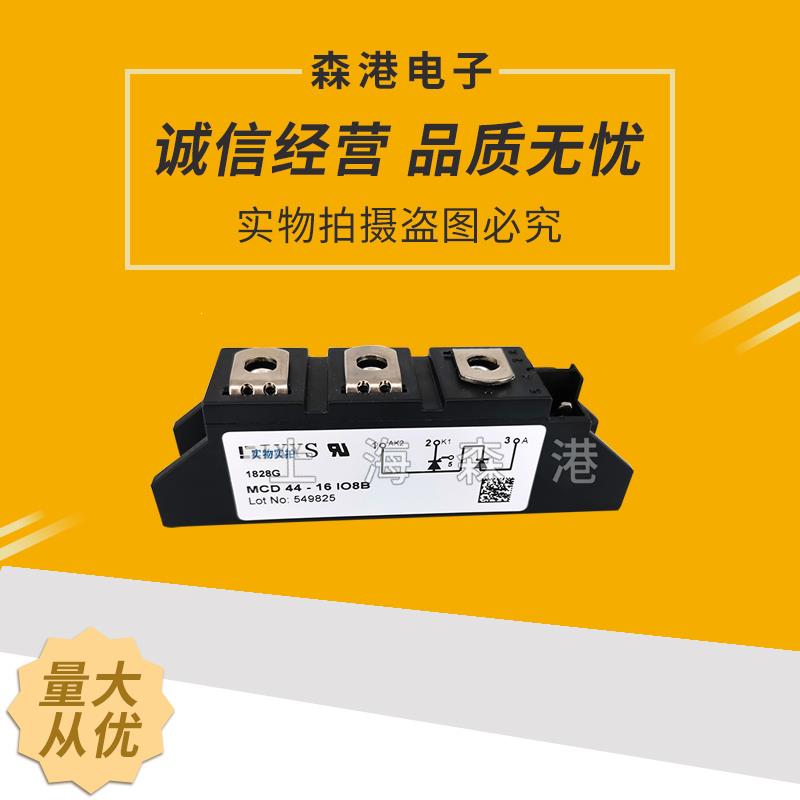

  • MCD44-16IO8B
    双向可控硅的主。电极上,无论加以正向电压或是反向电压,也不管触发信号是正向还是反向,它都能被触发导通,因此它有以下四种触发方式:(1)当主电极T2对Tl所加的电压为正向电压,控制积极G对第一电极Tl所加的也是正向触发信号。双向可控硅触发导通后,电流I2l的方向从T2流向T1。由特性曲线可知,这时双向可控硅触发导通规律是按第二象限的特性进行的,又因为触发信号是正向的,所以把这种触发叫做"第一象限的正向触发"或称为I+触发方式。(2)如果主电极T2仍加正向电压,而把触发信号改为反向信号(图5b),这时双向可控硅触发导通后,通态电流的方向仍然是从T2到T1。我们把这种触发叫做"第一象限的负触发"或称为I-触发方式。

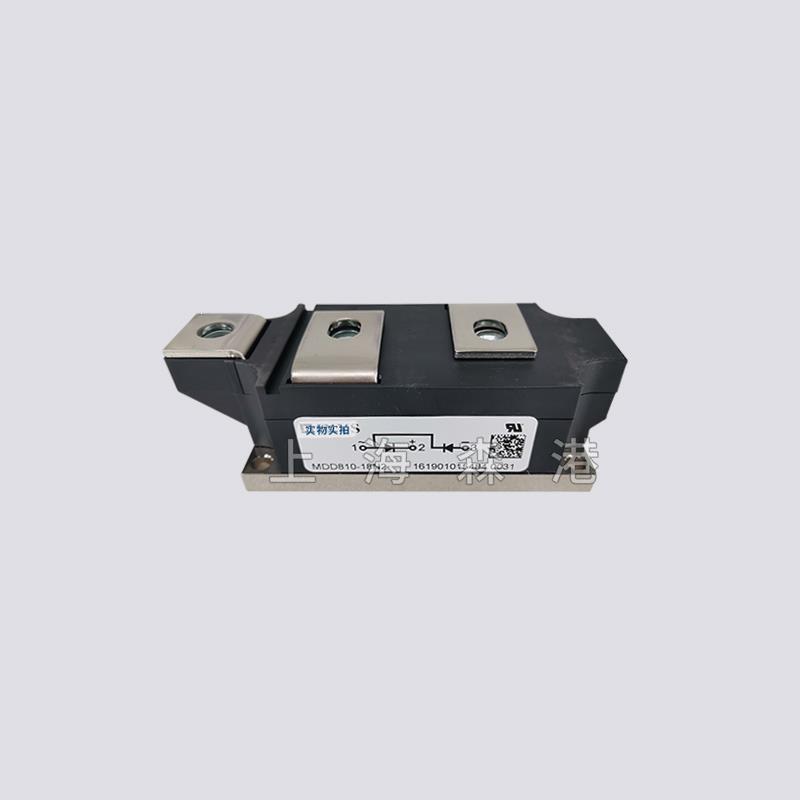

  • MDD950-18N1W

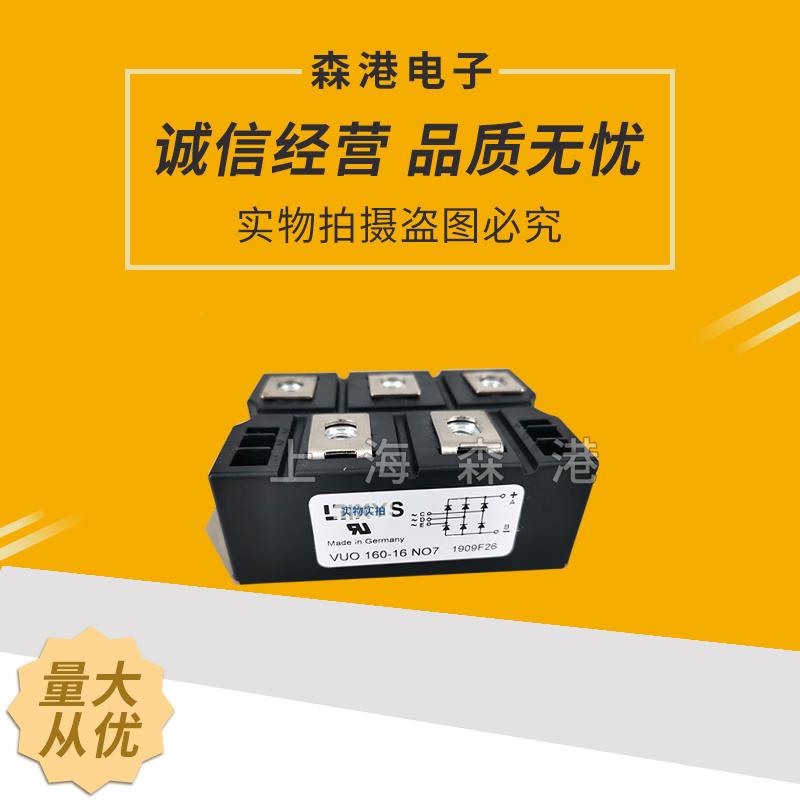

  • VUO 160-16 NO7
           对于1~6A双向可控硅,红笔接T1极,黑笔同时接G、T2极,在保证黑笔不脱离T2极的前提下断开G极,指针应指示为几十至一百多欧(视可控硅电流大小、厂家不同而异)。然后将两笔对调,重复上述步骤测一次,指针指示还要比上一次稍大十几至几十欧,则表明可控硅良好,且触发电压(或电流)小。

    若保持接通A极或T2极时断开G极,指针立即退回∞位置,则说明可控硅触发电流太大或损坏。可按图2方法进一步测量,对于单向可控硅,闭合开关K,灯应发亮,断开K灯仍不息灭,否则说明可控硅损坏。

    对于双向可控硅,闭合开关K,灯应发亮,断开K,灯应不息灭。然后将电池反接,重复上述步骤,均应是同一结果,才说明是好的。否则说明该器件已损坏。

    对可控硅的引脚区分,有的可从外形封装加以判别,如外壳就为阳极,阴极引线比控制极引线长。从外形无法判断的可控硅,可用万用表R×100或R×1K挡,测量可控硅任意两管脚间的正反向电阻,当万用表指示低阻值(几百欧至几千欧的范围)时,黑表笔所接的是控制极G,红表笔所接的是阴极K,余下的一只管脚为阳极A。
