由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，条件如下：A、从关断到导通1、阳极电位高于是阴极电位，2、控制极有足够的正向电压和电流，两者缺一不可。B、维持导通1、阳极电位高于阴极电位，2、阳极电流大于维持电流，两者缺一不可。C、从导通到关断1、阳极电位低于阴极电位，2、阳极电流小于维持电流，任一条件即可。在控制极G上加入正向电压时因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IGT。在可控硅的内部正反馈作用的基础上，加上IGT的作用，使可控硅提前导通，导致伏安特性OA段左移，IGT越大，特性左移越快。
双向可控硅等效于两只单向可控硅反向并联而成。即其中一只单向硅阳极与另一只阴极相边连，其引出端称T1极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（R×1挡）可能是A、K或G、A极（对单向可控硅）也可能是T2、T1或T2、G极（对双向可控硅）。若其中有一次测量指示为几十至几百欧，则必为单向可控硅。且红笔所接为K极，黑笔接的为G极，剩下即为A极。若正、反向测批示均为几十至几百欧，则必为双向可控硅。再将旋钮拨至R×1或R×10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。
二极管，（英语：Diode），电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。而变容二极管（Varicap Diode）则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流（Rectifying）”功能。二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断 （称为逆向偏压）。因此，二极管可以想成电子版的逆止阀。

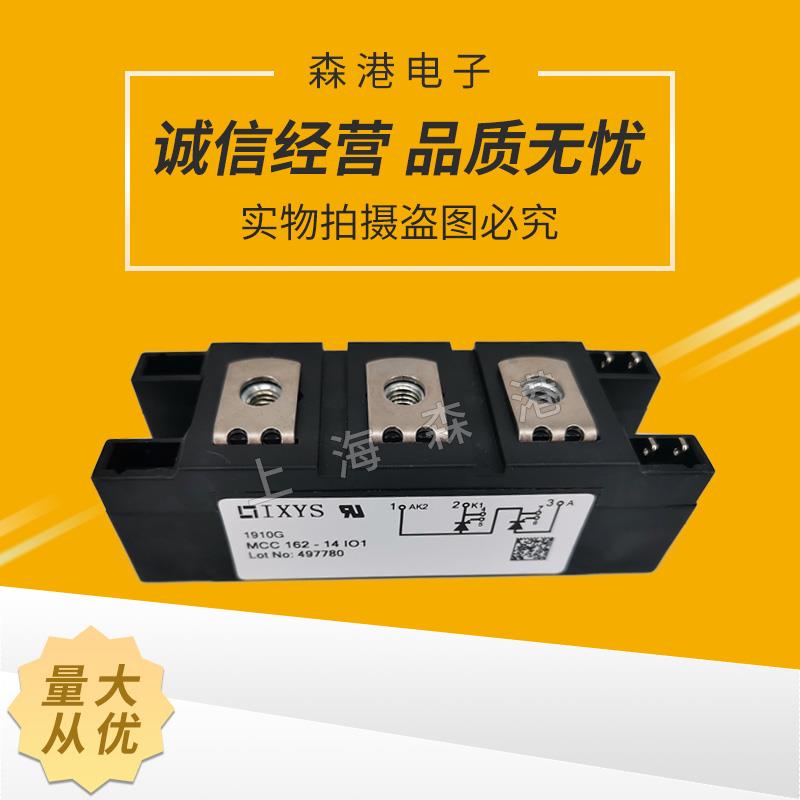

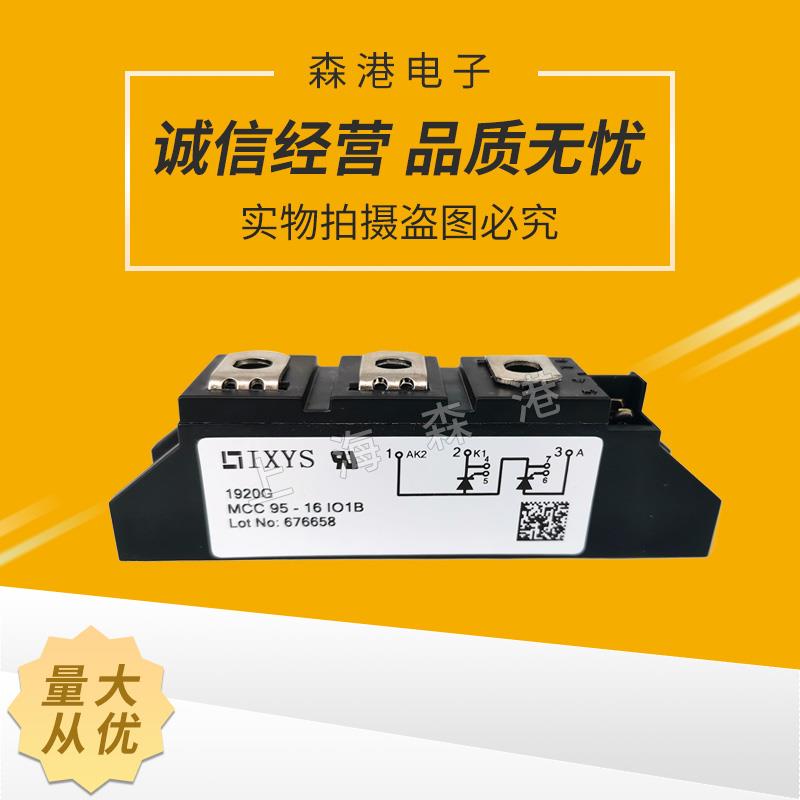

可控硅模块通常被称之为功率半导体模块(semiconductor module)。最早是在1970年由西门康公司率先将模块原理引入电力电子技术领域，是采用模块封装形式，具有三个PN结的四层结构的大功率半导体器件。 可控硅模块的优点
体积小、重量轻、结构紧凑、可靠性高、外接线简单、互换性好、便于维修和安装；结构重复性好，装置的机械设计可以简化，价格比分立器件低等诸多优点，因而在一诞生就受到了各大电力半导体厂家的热捧，并因此得到长足发展。
可控硅模块从X芯片上看，可以分为可控模块和整流模块两大类，从具体的用途上区分，可以分为：普通晶闸管模块（MTC\MTX)、普通整流管模块(MDC)、普通晶闸管、整流管混合模块(MFC)、快速晶闸管、整流管及混合模块（MKC\MZC)、非绝缘型晶闸管、整流管及混合模块（也就是通常所说的电焊机专用模块MTG\MDG)、三相整流桥输出可控硅模块（MDS)、单相（三相）整流桥模块（MDQ)、单相半控桥（三相全控桥）模块(MTS)以及肖特基模块等。
可控硅工作原理
可控硅是可控硅整流元件的简称,是一种具有三个PN 结的四层结构的大功率半导体器件,一般由两晶闸管反向连接而成.它的功用不仅是整流，还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样，其有体积小、效率高、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。
