DSA75-18B
DSEI2×61-10B
DSEI2x30-06C

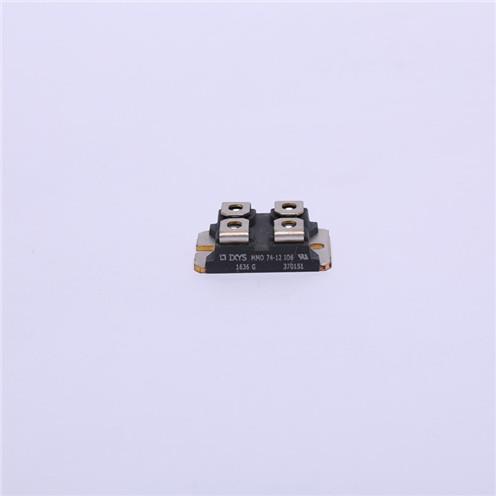

可以测任两脚之间的正、反向电阻，若正、反向电阻均接近无穷大，则两极即为阳极A和阴极K，而另一脚即为门极G。普通晶闸管也可以根据其封装形式来判断出各电极。 螺栓形普通晶闸管的螺栓一端为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。平板形普通晶闸管的引出线端为门极G，平面端为阳极A，另一端为阴极K。金属壳封装(T0-3)的普通晶闸管，其外壳为阳极A。塑封(T0-220)的普通晶闸管的中间引脚为阳极A，且多与自带散热片相连。触发能力检测:对于小功率(工作电流为5 A以下)的普通晶闸管，可用万用表R×1档测量。测量时黑表笔接阳极A，红表笔接阴极K，此时表针不动，显示阻值为无穷大(∞)。用镊子或导线将晶闸管的阳极A与门极短路(见图2)，相当于给G极加上正向触发电压，此时若电阻值为几欧姆至几十欧姆(具体阻值根据晶闸管的型号不同会有所差异)，则表明晶闸管因正向触发而导通。
目前 ,供 igbt 使用的驱动电路形式多种多样 ,各自的功能也不尽相同。从综合的观点看 ,还没有一种十全十美的电路。 从电路隔离方式看,igbt驱动器可分成两大类,一类采用光电耦合器,另一类采用脉冲变压器,两者均可实现信号的传输及电路的隔离。 下面以日本富士公司的 exb841 驱动器为例 ,简单说明光电耦合驱动器的工作原理 。图中 + 20v驱动电源通过r1 和v5 分为+15v及 + 5v两部分。当来自控制电路的控制脉冲进入光电耦合器v1 后 ,放大器使v3 导通 ,gbt栅极即得到一个 +15v 驱动信号并导通。当控制信号消失后 ,v4 导通 ,此时 igbt 即得到一个 - 5v 的栅源电压并截止。
