其实在测量的过程中不难发现一个规律，就是用数字万用表的二极管挡来测量，红（黑）表笔接桥堆的任意引脚，黑（红）表笔先后测其余三只脚，如果读数均为无穷大，则红（黑）表笔所接的脚为桥堆的输出正极（负极）。如果三次测得的读数为两次600左右一次1200左右，则红（黑）表笔所接引脚为桥堆的输出负极（正极），黑（红）测得1200左右的那个脚是正极（负极）其余的两引脚为桥堆的交流输入端。括号内指的是测量的时候用的表笔正好相反和得出的结果。

从前面对整流桥带散热器来实现其散热过程的分析中可以看出，整流桥主要的损耗是通过其背面的散热器来散发的，因此在此讨论整流桥壳温如何确定时，就忽约其通过引脚的传热量。现结合RS2501M整流桥在110VAC电源模块上应用的损耗（最大为22.0W）来分析。假设整流桥壳体外表面上的温度为结温（即150.0C），表面换热系数为50.0W/m2C（在一般情况下，强迫风冷的对流换热系数为20~40W/m2C）。那么在环境温度为55.0C时，整流桥的结温与壳体正面的温差远远小于结温与壳体背面的温差，也就是说，实际上整流桥的壳体正表面的温度是远远大于其背面的温度的。

DSEI2X31-12B

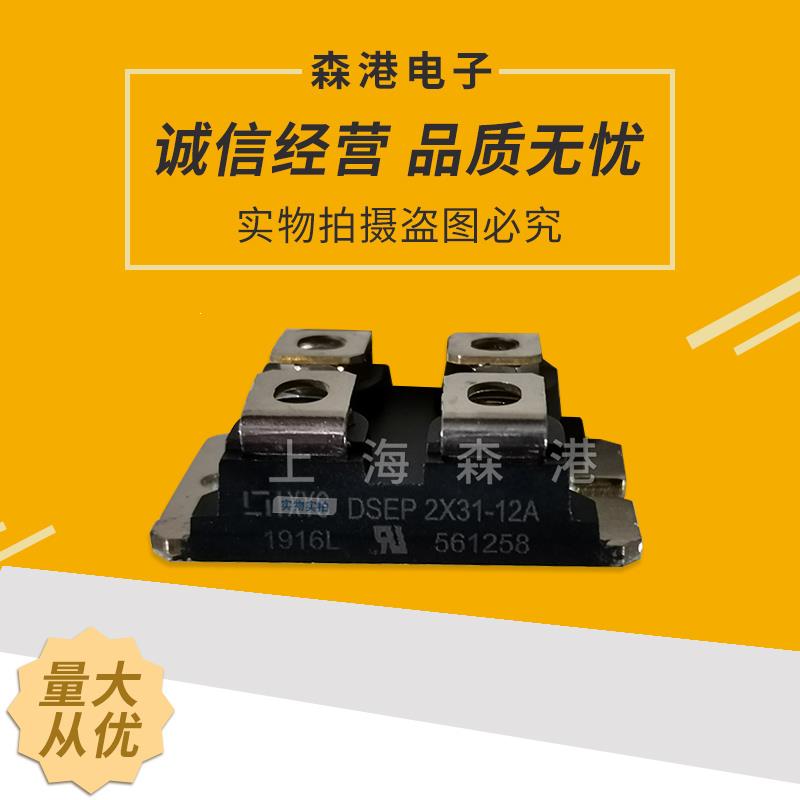

DSEP2X31-12A

DSEP 2X61-03A

DSEI 2X61-06C

DSEI260-10B

DSSK30-018A
